第二章 绘制文字

本章的内容包括：

• 绘制常见的文本
• 文本的水平对齐
• 文本的垂直对齐
• 文本的间距
• 文本垂直排列

---

1. 绘制常见的文本

画布渲染上下文提供了两个api用于绘制文本：

ctx.strokeText(text, x, y[, maxWidth]);
ctx.fillText(text, x, y[, maxWidth]);

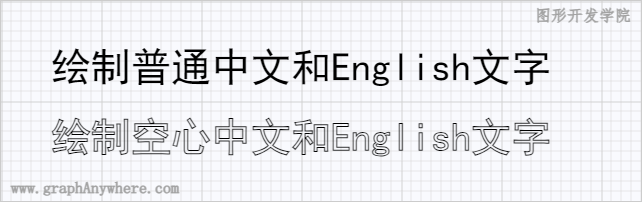

  strokeText()是用于绘制文本外框，而fillText()是填充文本。我们先看一下绘制结果：

绘制填充文字

  我们日常见到的文字就是填充的文字，通过fillText()方法，就能够直接在画布中绘制填充的文字。其代码为：

ctx.font = "40px 黑体";
ctx.fillText("绘制普通中文和English文字", 50, 80);

  Canvas通过font属性指定字体大小和字体名称，其格式和css样式中用法的一致，这里的文字大小通常指的就是文字的高度，其单位为像素(px)。

绘制空心文字

  在画布中绘制空心文字也很简单，只需通过strokeText()方法即可实现，其代码如下：

ctx.font = "40px 黑体";
ctx.strokeText("绘制空心中文和English文字", 50, 150);

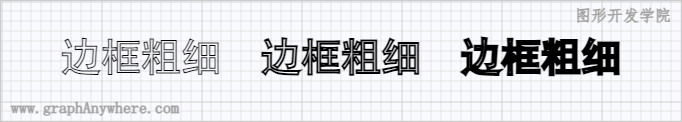

绘制空心文字还可以通过线宽lineWidth属性指定边框的大小，其效果如下图所示：

源代码如下：

// 绘制文字边框
ctx.font = "40px 黑体";
ctx.lineWidth = 1;
ctx.strokeText("边框粗细", 60, 60);
ctx.lineWidth = 2;
ctx.strokeText("边框粗细", 260, 60);
ctx.lineWidth = 3;
ctx.strokeText("边框粗细", 460, 60);

尝试一下 »

指定字体的其他样式

  渲染上下文对象还提供了一些属性可以设置字体、字号、粗体、斜体、文字颜色等样式。

属性名称	说明
ctx.font	设置字体属性，包括字体、字号、粗细、斜体等样式
ctx.fillStyle	设置字体颜色
ctx.strokeStyle	设置在绘制空心文字时边框的大小

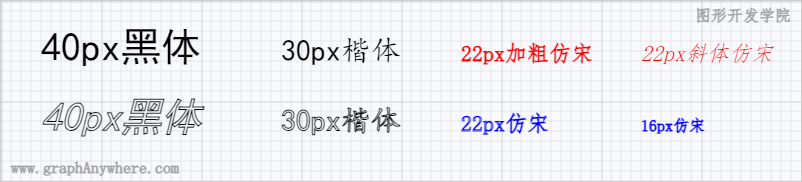

下面这个示例设置几种字体和字号，并设置了粗体和斜体，其效果如下图所示：

源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid("lightgray", 10, 10);

    // 绘制填充的文字
    ctx.font = "40px 黑体";
    ctx.fillText("40px黑体", 40, 60);
    ctx.font = "30px 楷体";
    ctx.fillText("30px楷体", 280, 60);
    ctx.fillStyle = "red";
    ctx.font = "bold 22px 仿宋";
    ctx.fillText("22px加粗仿宋", 460, 60);
    ctx.font = "italic 22px 仿宋";
    ctx.fillText("22px斜体仿宋", 640, 60);

    // 绘制空心的文字
    ctx.font = "italic 40px 黑体";
    ctx.strokeText("40px黑体", 40, 130);
    ctx.font = "30px 楷体";
    ctx.strokeText("30px楷体", 280, 130);
    ctx.strokeStyle = "blue";
    ctx.font = "22px 仿宋";
    ctx.strokeText("22px仿宋", 460, 130);
    ctx.font = "16px 仿宋";
    ctx.strokeText("16px仿宋", 640, 130);
</script>

尝试一下 »

以下为设置字体为粗体或斜体的写法：
将字体设置为粗体： ctx.font = "bold 22px 仿宋"
将字体设置为斜体： ctx.font = "italic 22px 仿宋"
将字体设置为加粗和斜体： ctx.font = "bold italic 22px 仿宋"

绘制带阴影的文字

  画布渲染上下文直接提供了shadowColor和shadBlur等属性，可实现绘制带阴影的文字，这几个属性的说明如下：

属性	说明
shadowBlur	模糊效果程度
shadowColor	阴影颜色
shadowOffsetX	阴影水平偏移距离，默认值是 0。
shadowOffsetY	阴影垂直偏移距离，默认值是 0。

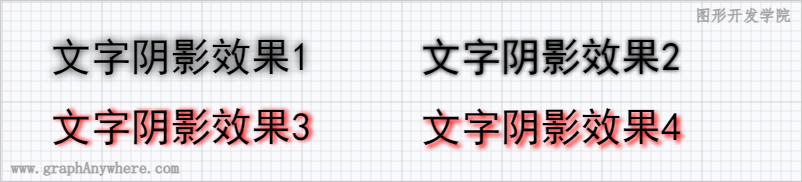

下面这个示例绘制了几个带阴影的文字，其效果如下图所示：

源代码如下：

<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid("lightgray", 10, 10);

    // 绘制带阴影的文字
    ctx.save();
    ctx.shadowColor = "#000000";
    ctx.shadowBlur = 8;
    ctx.font = "40px 黑体";
    ctx.fillText("文字阴影效果1", 50, 70);

    // 改变阴影模糊程度
    ctx.shadowBlur = 4;
    ctx.fillText("文字阴影效果2", 420, 70);

    // 设置阴影水平偏移量
    ctx.shadowColor = "#FF0000";
    ctx.shadowOffsetX = 3;
    ctx.fillText("文字阴影效果3", 50, 140);

    // 设置阴影垂直偏移量
    ctx.shadowOffsetY = 3;
    ctx.fillText("文字阴影效果4", 420, 140);
</script>

尝试一下 »

绘制带背景的文字

  带背景的文字其实是绘制了一次空心文字和一次填充文字，且在绘制空心文字时需要将线宽指定大一点，其代码如下：

ctx.font = "22px 黑体";
ctx.lineWidth = 5;
ctx.strokeStyle = "#CCCCCC";
ctx.strokeText("带背景的文字", 100, 310);
ctx.fillStyle="#000000";
ctx.fillText("带背景的文字", 100, 310);

  带背景的文字通常应用在背景比较复杂的图形中，例如地理图或包含了多种颜色的图像，这类图形有可能是浅色背景，也有可能是深色背景，给文字添加了背景后，就能够直观突出文字了，如下图中的滤镜名称就应用了这种文字效果。

---

2. 水平对齐

  在office word中排版时，我们经常会用到文字水平对齐功能，Canvas也提供了类似的功能（其实word本质上也是一个使用绘图功能开发出来的应用软件）。画布渲染上下文提供了textAlign属性，可指定文字的水平对齐方式，该属性可选择以下几个值：

属性	说明
left	文本左对齐
right	文本右对齐
center	文本居中对齐
start	默认值，文本对齐界线开始的地方（左对齐指本地从左向右，右对齐指本地从右向左）
end	文本对齐界线结束的地方（左对齐指本地从左向右，右对齐指本地从右向左）

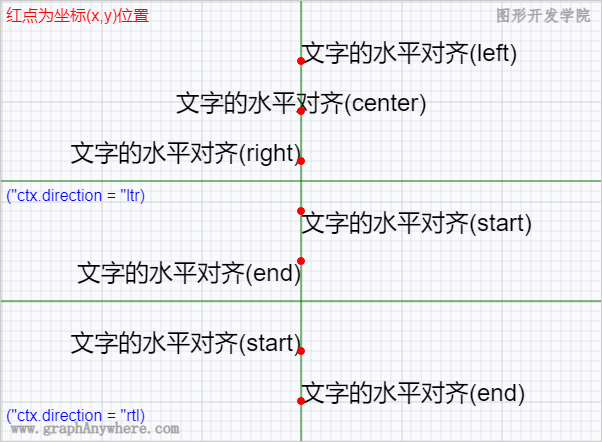

我们看一下各种水平对齐方式的运行效果，如下图所示：

textAlign=“left”

  文本左对齐比较好理解，指的是在水平方向从给定的x坐标值开始，将文字字符串从左向右延伸排列。注意上图中红点表示的坐标(x,y)位置。

// 绘制各种水平对齐的文本
ctx.textAlign = "left";
ctx.fillText("文字的水平对齐(left)", 300, 60);

textAlign=“center”

  文本居中对齐指的是在水平方向从给定的x坐标值开始，将文字字符串居中向两端排列（也就是说文本一半在x的左边，一半在x的右边）。注意上图中红点表示的坐标(x,y)位置。

// 绘制各种水平对齐的文本
ctx.textAlign = "center";
ctx.fillText("文字的水平对齐(center)", 300, 110);

textAlign=“right”

  文本右对齐指的是在水平方向从给定的x坐标值开始，将文字字符串从右向左延伸排列。注意上图中红点表示的坐标(x,y)位置。

// 绘制各种水平对齐的文本
ctx.textAlign = "right";
ctx.fillText("文字的水平对齐(right)", 300, 160);

textAlign=“start”

  该值为默认缺省值，当没有设置文字方向ctx.direction属性或ctx.direction="ltr"时，其运行效果与ctx.textAlign = "left"一样；当ctx.direction="rtl"时，其运行效果与ctx.textAlign = "right"一样。

// 绘制各种水平对齐的文本
ctx.textAlign = "start";
ctx.fillText("文字的水平对齐(start)", 300, 230);
ctx.direction = "rtl";
ctx.textAlign = "start";
ctx.fillText("文字的水平对齐(start)", 300, 350);

textAlign=“end”

  当没有设置文字方向ctx.direction属性或ctx.direction="ltr"时，其运行效果与ctx.textAlign = "right"一样；当ctx.direction="rtl"时，其运行效果与ctx.textAlign = "left"一样。

ctx.textAlign = "end";
ctx.fillText("文字的水平对齐(end)", 300, 280);
ctx.direction = "rtl";
ctx.textAlign = "end";
ctx.fillText("文字的水平对齐(end)", 300, 400);

这部分的完整代码如下：

{.line-numbers}

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);

    // 设置字体属性
    ctx.font = "30px Arial, sans-serif";

    // 绘制各种水平对齐的文本
    ctx.textAlign = "left";
    ctx.fillText("文字的水平对齐(left)", 300, 60);
    ctx.textAlign = "center";
    ctx.fillText("文字的水平对齐(center)", 300, 110);
    ctx.textAlign = "right";
    ctx.fillText("文字的水平对齐(right)", 300, 160);

    ctx.textAlign = "start";
    ctx.fillText("文字的水平对齐(start)", 300, 230);
    ctx.textAlign = "end";
    ctx.fillText("文字的水平对齐(end)", 300, 280);

    ctx.direction = "rtl";
    ctx.textAlign = "start";
    ctx.fillText("文字的水平对齐(start)", 300, 350);
    ctx.textAlign = "end";
    ctx.fillText("文字的水平对齐(end)", 300, 400);

    // 绘制辅助线
    ctx.beginPath();
    ctx.moveTo(300, 0); ctx.lineTo(300, canvas.height);
    ctx.moveTo(0, 180); ctx.lineTo(canvas.width, 180);
    ctx.moveTo(0, 300); ctx.lineTo(canvas.width, 300);
    ctx.strokeStyle="green";
    ctx.stroke();

    // 绘制辅助文字
    ctx.font = "16px Arial, sans-serif";
    ctx.textAlign="left";
    ctx.fillStyle="blue";
    ctx.fillText('(ctx.direction = 默认值)', 5, 40);
    ctx.fillText('(ctx.direction = "ltr")', 5, 200);
    ctx.fillText('(ctx.direction = "rtl")', 5, 420);

    // 绘制坐标点
    ctx.beginPath();
    ctx.arc(300, 60, 4, 0, 2 * Math.PI);
    ctx.arc(300, 110, 4, 0, 2 * Math.PI);
    ctx.arc(300, 160, 4, 0, 2 * Math.PI);
    ctx.arc(300, 210, 4, 0, 2 * Math.PI);
    ctx.arc(300, 260, 4, 0, 2 * Math.PI);
    ctx.arc(300, 350, 4, 0, 2 * Math.PI);
    ctx.arc(300, 400, 4, 0, 2 * Math.PI);
    ctx.fillStyle = "red";
    ctx.fill();
</script>

尝试一下 »

---

3. 垂直对齐

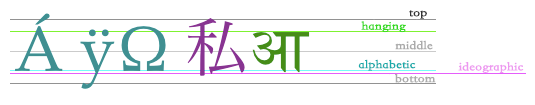

我们先来了解一下六线五格图，如下图所示：

  六线五格图用于指定一个文本和绘制点之间的关系，除了字母f外其他所有的文字都被限制在该图内，“六线五格”是几乎所有绘图绘制文本的基线图。
  Canvas也不例外，Canvas通过设置文字的基线（textBaseline）属性，实现文字的垂直对齐。textBaseline属性包括：

属性	说明
alphabetic	默认，文本基线是标准的字母基线
top	文本基线在文本块的顶部
hanging	文本基线是悬挂基线
middle	文本基线在文本块的中间
ideographic	文字基线是表意字基线
bottom	文本基线在文本块的底部

基线是指英文（拉丁文）或西亚文字排版中，用于在上面放置字符的一条假想的基准线，而中文和其他东亚文字没有基线。

先看一看运行效果：

说明：图中的红点为fillText()的坐标点，这里的水平对齐采用的是默认靠左的水平对齐方式。

textBaseline=“alphabetic”（默认值）

  文本基线是标准的字母基线，这种方式在英文中比较常见，而中文似乎没多大意义了。注意上图中红点表示的坐标(x,y)位置。

ctx.textBaseline = "alphabetic";
ctx.fillText("4 文字垂直对齐(alphabetic, abcdefghijklmnopqrstuvwxyz)", 60, 290);

textBaseline=“top”

  文本基线在文本块的顶部，这就是我们常说的顶端对齐，在中文中比较好理解，在英文中还需区分hanging的对齐方式。注意上图中红点表示的坐标(x,y)位置。

ctx.textBaseline = "top";
ctx.fillText("1 文字垂直对齐(top, abcdefghijklmnopqrstuvwxyz)", 60, 50);

textBaseline=“middle”

  文本基线在文本块的中间，也就是垂直居中对齐，对于中英文都一样。注意上图中红点表示的坐标(x,y)位置。

ctx.textBaseline = "middle";
ctx.fillText("3 文字垂直对齐(middle, abcdefghijklmnopqrstuvwxyz)", 60, 210);

textBaseline=“bottom”

  文本基线在文本块的底部，这就是我们常说的底端对齐，在中文中比较好理解，在英文中还需区分ideographic的对齐方式。注意上图中红点表示的坐标(x,y)位置。

ctx.textBaseline = "bottom";
ctx.fillText("6 文字垂直对齐(bottom, abcdefghijklmnopqrstuvwxyz)", 60, 450);

textBaseline=“hanging”

  文本基线是悬挂基线

ctx.textBaseline = "hanging";
ctx.fillText("2 文字垂直对齐(hanging, abcdefghijklmnopqrstuvwxyz)", 60, 130);

textBaseline=“ideographic”

  文字基线是表意字基线

ctx.textBaseline = "ideographic";
ctx.fillText("5 文字垂直对齐(ideographic, abcdefghijklmnopqrstuvwxyz)", 60, 370);

这部分的完整代码如下：

{.line-numbers}

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);
    // 设置字体属性
    ctx.font = "30px sans-serif";

    // 绘制各种垂直对齐文本
    ctx.textBaseline = "top";
    ctx.fillText("1 文字垂直对齐(top, abcdefghijklmnopqrstuvwxyz)", 100, 100);
    ctx.textBaseline = "hanging";
    ctx.fillText("2 文字垂直对齐(hanging, abcdefghijklmnopqrstuvwxyz)", 100, 200);
    ctx.textBaseline = "middle";
    ctx.fillText("3 文字垂直对齐(middle, abcdefghijklmnopqrstuvwxyz)", 100, 300);
    ctx.textBaseline = "alphabetic";
    ctx.fillText("4 文字垂直对齐(alphabetic, abcdefghijklmnopqrstuvwxyz)", 100, 400);
    ctx.textBaseline = "ideographic";
    ctx.fillText("5 文字垂直对齐(ideographic, abcdefghijklmnopqrstuvwxyz)", 100, 500);
    ctx.textBaseline = "bottom";
    ctx.fillText("6 文字垂直对齐(bottom, abcdefghijklmnopqrstuvwxyz)", 100, 600);

    // 绘制辅助线
    ctx.beginPath();
    ctx.moveTo(0, 100); ctx.lineTo(canvas.width, 100);
    ctx.moveTo(0, 200); ctx.lineTo(canvas.width, 200);
    ctx.moveTo(0, 300); ctx.lineTo(canvas.width, 300);
    ctx.moveTo(0, 400); ctx.lineTo(canvas.width, 400);
    ctx.moveTo(0, 500); ctx.lineTo(canvas.width, 500);
    ctx.moveTo(0, 600); ctx.lineTo(canvas.width, 600);
    ctx.strokeStyle="green";
    ctx.stroke();

    // 绘制坐标点
    ctx.beginPath();
    ctx.arc(100, 100, 4, 0, 2 * Math.PI);
    ctx.arc(100, 200, 4, 0, 2 * Math.PI);
    ctx.arc(100, 300, 4, 0, 2 * Math.PI);
    ctx.arc(100, 400, 4, 0, 2 * Math.PI);
    ctx.arc(100, 500, 4, 0, 2 * Math.PI);
    ctx.arc(100, 600, 4, 0, 2 * Math.PI);
    ctx.fillStyle = "red";
    ctx.fill();
</script>

尝试一下 »

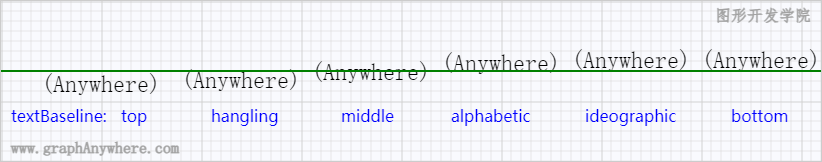

  top与hangling非常相似，ideographic与bottom也一样，这两类在中文的垂直对齐中没有差异，英文（拉丁字母）也只是在某些字体中才会有差异，例如serif字体，请看下图：

源代码如下：

{.line-numbers}

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);
    // 设置字体
    ctx.font = "30px serif";

    // 绘制各种垂直对齐文本
    ctx.textBaseline = "top";
    ctx.fillText("(abcdefg)", 50, 50);
    ctx.textBaseline = "hanging";
    ctx.fillText("(abcdefg)", 180, 50);
    ctx.textBaseline = "middle";
    ctx.fillText("(abcdefg)", 310, 50);
    ctx.textBaseline = "alphabetic";
    ctx.fillText("(abcdefg)", 440, 50);
    ctx.textBaseline = "ideographic";
    ctx.fillText("(abcdefg)", 570, 50);
    ctx.textBaseline = "bottom";
    ctx.fillText("(abcdefg)", 700, 50);

    // 垂直排布名称
    ctx.font = "16px bold Arial,sans-serif";
    ctx.fillStyle="blue";
    ctx.fillText("textBaseline: ", 10, 125);
    ctx.fillText("top", 120, 125);
    ctx.fillText("hangling", 210, 125);
    ctx.fillText("middle", 340, 125);
    ctx.fillText("alphabetic", 450, 125);
    ctx.fillText("ideographic", 580, 125);
    ctx.fillText("bottom", 730, 125);

    // 绘制辅助线
    ctx.beginPath();
    ctx.moveTo(0, 50); ctx.lineTo(canvas.width, 50);
    ctx.strokeStyle = "green";
    ctx.lineWidth = 2;
    ctx.stroke();
</script>

尝试一下 »

---

4. 文字间距

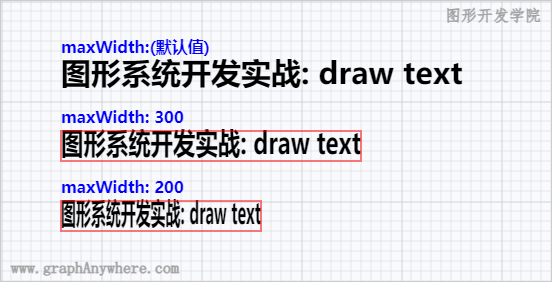

设置文字最大宽度

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);

    // 设置文字最大宽度
    ctx.font = "bold 30px Inconsolata";
    ctx.textAlign = "left";
    ctx.textBaseline = "top";
    ctx.fillText("图形系统开发实战: draw text", 60, 60);
    ctx.fillText("图形系统开发实战: draw text", 60, 130, 300);
    ctx.fillText("图形系统开发实战: draw text", 60, 200, 200);

    // 绘制文本外框文字
    ctx.strokeStyle = "red";
    ctx.strokeRect(60, 130, 300, 30);
    ctx.strokeRect(60, 200, 200, 30);
</script>

尝试一下 »

letterSpacing属性

  letterSpacing属性用于设置中文的字与字之间，英文单词的字母与字母之间的距离，其单位为像素(px)，其执行效果如下图所示：

其代码如下：

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);

    // 设置字体属性
    ctx.font = "bold 30px Inconsolata";

    // 修改letterSpacing属性绘制文本
    ctx.save();
    ctx.letterSpacing = "6px";
    ctx.fillText("图形系统开发实战: use letterSpacing property", 60, 50);
    ctx.letterSpacing = "8px";
    ctx.fillText("图形系统开发实战: use letterSpacing property", 60, 120);
    ctx.letterSpacing = "10px";
    ctx.fillText("图形系统开发实战: use letterSpacing property", 60, 190);
    ctx.restore();
</script>

尝试一下 »

wordSpacing属性

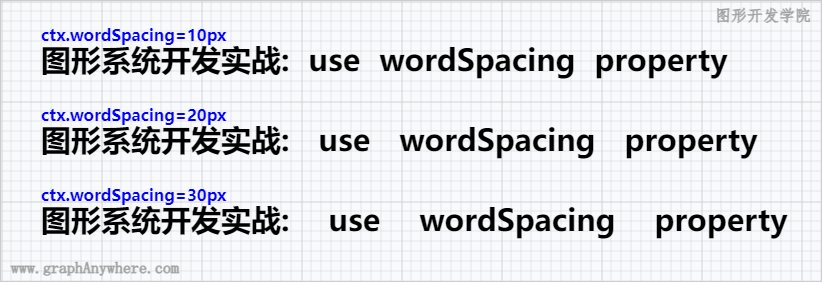

  wordSpacing属性仅对英文有效，该属性可设置单词之间的间距，其执行效果如下图所示：

其代码如下：

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);

    // 设置字体属性
    ctx.font = "bold 30px Inconsolata";

    // 修改wordSpacing属性绘制文本
    ctx.save();
    ctx.wordSpacing = "10px";
    ctx.fillText("图形系统开发实战: use wordSpacing property", 60, 50);
    ctx.wordSpacing = "20px";
    ctx.fillText("图形系统开发实战: use wordSpacing property", 60, 120);
    ctx.wordSpacing = "30px";
    ctx.fillText("图形系统开发实战: use wordSpacing property", 60, 190);
    ctx.restore();
</script>

尝试一下 »

测量文字宽度measureText()

  画布渲染上下文提供了测量文字宽度的apimeasureText(text)，该方法用于在设置font、wordSpacing、letterSpacing等属性后，可测量绘制出来的文本的宽度，其参数为字符串，不仅仅是英文字母、英文单词、英文句子、单个中文和中文句子的宽度都能够测量，使用该api就可以改变文字的坐标，将绘制字符串改变为绘制一个一个的文字，在文字之间增加空白，从而实现改变文字之间间距的目的。

---

5. 文本垂直排列

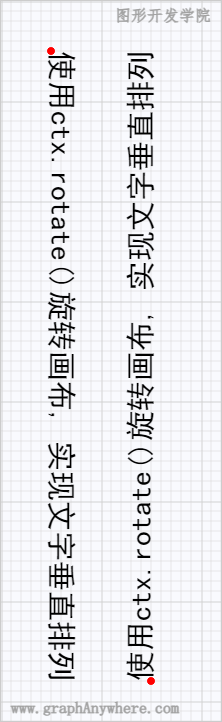

  英文中由于单词中包含字母数量差异非常大，因此不常采用垂直排布，如果一定需要垂直排布，也是将文字旋转90°或-90°，先看看以下的效果图：

  这种实现方法比较简单，需要注意的是红色的原点为这两行文字的坐标点，在绘制的时候可能需要计算坐标值，画布旋转ctx.rotate()我们将会在后续章节进行讲解，这里暂时略过。其代码如下：

{.line-numbers}

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // drawGrid
    drawGrid("lightgray", 10, 10);

    // 设置字体属性
    ctx.font = "30px 黑体";
    let text = "使用ctx.rotate()旋转画布, 实现文字垂直排列";

    // 绘制文本1
    ctx.save();
    ctx.translate(50, 50);
    ctx.rotate(90 * Math.PI / 180);
    ctx.fillText(text, 0, 0);
    let textWidth = ctx.measureText(text).width;
    ctx.restore();

    // 绘制文本2
    ctx.save();
    ctx.translate(150, 50 + textWidth);
    ctx.rotate(-90 * Math.PI / 180);
    ctx.fillText(text, 0, 0);
    ctx.restore();

    // 绘制坐标点
    ctx.beginPath();
    ctx.arc(50, 50, 4, 0, 2 * Math.PI);
    ctx.arc(150, 50 + textWidth, 4, 0, 2 * Math.PI);
    ctx.fillStyle = "red";
    ctx.fill();
</script>

尝试一下 »

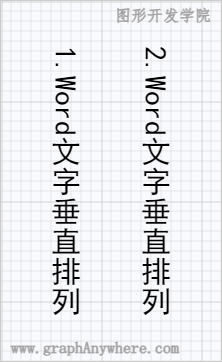

   在这个效果图中，对于英文的垂直排列可能就只有这种方式，但对于中文则可以采取古代书籍的垂直排列方式，如下图所示：

  画布渲染上下文没有提供方法进行这样的垂直排布，我们可以通过一个函数实现这个功能，主要思路如下：

• 逐字(字母/单个中文文字)分析句子中的文字，并逐字记录文字宽度；
• 使用(x,y)作为第一个文字的坐标，同时使用measureText()测量文字宽度，y + 文字宽度 + 文字间隙 作为下一个文字的y坐标;
• 如果是英文字母，按照上述方法把画布旋转90°绘制文字;
• 如果是中文则逐个汉字绘制出来;

上述效果的代码如下：

{.line-numbers}

<script>
    // 从页面中获取画布对象
    let canvas = document.getElementById('canvas');
    // 从画布中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');

    // 设置字体属性
    ctx.font = "30px 黑体";

    // 开始绘制文本
    fillTextVertical(ctx, "1.Word文字垂直排列", 50, 60);
    fillTextVertical(ctx, "2.Word文字垂直排列", 140, 60);
</script>

<script>
// 垂直排布文字
function fillTextVertical(ctx, text, x, y) {
    let canvas = ctx.canvas;
    let arrText = text.split('');
    let arrWidth = arrText.map(function (letter) {
        return ctx.measureText(letter).width;
    });

    ctx.save();
    let align = ctx.textAlign;
    let baseline = ctx.textBaseline;

    if (align == 'left' || align == 'start') {
        x = x + Math.max(...arrWidth) / 2;
    } else if (align == 'right') {
        x = x - Math.max(...arrWidth) / 2;
    }
    if (baseline == 'bottom' || baseline == 'alphabetic' || baseline == 'ideographic') {
        y = y - arrWidth[0] / 2;
    } else if (baseline == 'top' || baseline == 'hanging') {
        y = y + arrWidth[0] / 2;
    }

    ctx.textAlign = 'center';
    ctx.textBaseline = 'middle';

    // 开始逐字绘制
    arrText.forEach(function (letter, index) {
        // 是否需要旋转判断
        let code = letter.charCodeAt(0);
        if (code <= 256) {
            // 英文字符，旋转90°
            ctx.translate(x, y);
            ctx.rotate(90 * Math.PI / 180);
            ctx.translate(-x, -y);
        } else if (index > 0 && text.charCodeAt(index - 1) < 256) {
            // y修正
            y = y + arrWidth[index - 1] / 2;
        }
        ctx.fillText(letter, x, y);
        // 旋转坐标系还原成初始态
        ctx.setTransform(1, 0, 0, 1, 0, 0);
        // 确定下一个字符的y坐标位置
        let letterWidth = arrWidth[index];
        y = y + letterWidth;
    });
    ctx.restore();
};
</script>

尝试一下 »

最后我们在欣赏一篇使用垂直排布绘制的文字效果:

---

6. 本章小结

  本节讲解在Canvas中绘制文字的方法，包括绘制填充文本、空心文本、设置文本的颜色和字体，设置文本的水平对齐、文本的垂直对齐、文本的间距、文本垂直排列等内容。本节内容使用了Canvas 2D API以下方法：

方法名	说明
strokeText	在指定的坐标上绘制文本字符串，并使用当前的strokeStyle进行描边
fillText	在指定的坐标上绘制文本字符串，并使用当前的 fillStyle 对其进行填充
measureText	测量文本宽度等信息

属性包括：

属性名	说明
font	描述绘制文字时，当前字体样式的属性。使用和 CSS font 规范相同的字符串值。
textAlign	文本的水平对齐方式
textBaseline	文本的垂直对齐方式
wordSpacing	设置单词之间的间距
letterSpacing	设置中文的字与字之间，英文单词的字母与字母之间的距离
strokeStyle	描述画笔（绘制图形）颜色或者样式的属性
fillStyle	描述填充时颜色和样式的属性
lineWidth	设置线段宽度的属性

---

练习一下

(1) 绘制文本

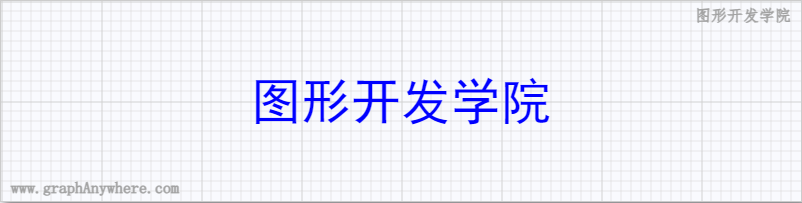

按照以下格式要求在Canvas中绘制你的名字：

• 垂直居中
• 水平居中
• 字体大小：50px
• 字型：黑体
• 颜色：blue

尝试一下 »

(2) 富文本

  富文本是指在文字排列时可以指定文字的字体、字型、颜色、粗体、字间距、行间距等信息的文字排布。

  上面几个章节讲解了字体的各种绘制效果，已经涵盖到了富文本的各个特性，但每次绘制的都是单个文字或句子，需要我们指定绘制位置（坐标）才能将文字绘制出来。画布渲染上下文有没有提供api可以将一篇文章传入进去，自动换行排布，自动显示文章中各种字体颜色等富文本信息呢？

  答案是没有这样的api，这需要我们自己编程序来实现。其解决思路也并不复杂，灵活调用上面这几个api，计算文字所在的位置、设置好字体属性就能实现。

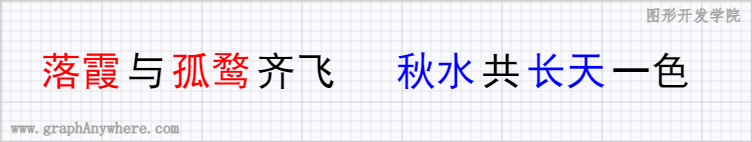

  下面是比较常见的一段富文本，由不同颜色的文字组成一了句话，这句话的定义如下，亲爱的读者，动手试一试吧。

[
    {"text":"落霞", "color":"red"},
    {"text":"与"},
    {"text":"孤鹜", "color":"red"},
    {"text":"齐飞", wordSpace:60},
    {"text":"秋水", "color":"blue"},
    {"text":"共"},
    {"text":"长天", "color":"blue"},
    {"text":"一色"}
];

尝试一下 »

---

本文为“图形开发学院”（www.graphanywhere.com）网站原创文章，遵循CC BY-NC-ND 4.0版权协议，商业转载请联系作者获得授权，非商业转载请附上原文出处链接及本声明。

历史发布版本

第1版发布时间：2023-11-01

第2版发布时间：2024-06-02

社交媒体频道

知识分享频道：CSDN-图形开发学院

图形系统开发实战课程：基础篇——2.绘制文字-CSDN博客

发布时间：2024-03-11

问答咨询频道：知乎-图形开发学院

图形系统开发实战课程：基础篇——2.绘制文字-知乎

发布时间：2024-01-09

微信公众号链接

图形系统开发实战课程：基础篇——2.绘制文字-微信公众号

发布时间：2024-01-08
