第四章 图形基本形状

本章摘要

本章深入解析图形开发中的基本形状,如点、线、矩形、圆形等,及其在GIS和SVG中的应用。介绍anyGraph图形开发引擎中的几何对象,并通过实例展示其应用。学习本章将使你掌握如何构建复杂图形界面,提升图形开发技能,并深入理解图形系统的数学逻辑。无论是在用户界面设计还是数据可视化方面,掌握这些基本形状的使用技巧,将有助于你更自如地应对图形开发挑战。

图形系统开发实战课程 - 进阶篇 第四章 图形基本形状

第四章 图形基本形状

  在图形系统中,基本形状是指一些简单的二维形状,例如点、线、矩形、圆形等。这些基本形状是构建复杂形状和图像的基础元素。

  基本形状可以通过各种方式进行组合、变换和修改,以创建更为复杂的形状和图像。例如将一个矩形旋转一定角度来得到一个新形状。

  基本形状也具有一些属性,例如位置、大小、颜色等,这些属性可以通过编程进行修改和操作,以实现各种视觉效果和图形设计。

  在计算机图形学中,基本形状通常是用数学公式来表示的,例如圆形是由一个中心点和半径组成的,矩形是在由一个点和矩形的宽高组成的。这些数学公式可以方便地对基本形状进行操作和变换,从而实现各种复杂的图形效果。

1 GIS系统和SVG中的基本形状

  GIS系统和SVG是图形系统中的两个分支,目前已存在大量的应用,也已经由国际权威机构制定了相应规范,我们先看一下GIS和SVG中的一些基本形状:

(1) GIS中的基本形状

  在GIS(地理信息系统)中,基本形状通常包括点、线、面等几种类型。

  点实体在GIS中可以表示为具有坐标和属性信息的实体,如建筑物、交通枢纽、自然物体等。

  对于线实体,在GIS中可以用一系列坐标对表示,这些坐标对代表了线的位置点。线实体可以用来表示各种线性特征,如道路、河流、山脉等。

  多边形是GIS中的另一种基本形状,它是由一条或若干条闭合的线段组成的图形,用于表示边界完全闭合的空间区域。多边形可以用来表示重视大小和形状这两个特征的地理对象,如城市边界、公园、建筑或水体等。

下面列出了OpenGIS中的几种基本形状:

类型 名称 示例
Point Point (10 10)
LineString 折线 LineString (10 10, 20 20, 30 40)
Polygon 多边形 Polygon ((10 10, 10 20, 20 20, 20 15, 10 10))
MultiPoint 多点 MultiPoint ((10 10),(20 20))
MultiLineString 多线 MultiLineString ((10 10, 20 20),(15 15, 30 15))
MultiPolygon 多面 MultiPolygon (((10 10, 10 20, 20 20, 20 15, 10 10)),((60 60, 70 70, 80 60, 60 60 )))

(2) SVG中的基本形状

  SVG(Scalable Vector Graphics)是一种基于XML的二维矢量图形标准,它支持多种基本形状,如下表所示:

类型 名称 示例
rect 矩形 <rect x="100" y="100" width="400" height="200" fill="yellow" stroke="green" stroke-width="10"/>
line 线 <line x1="100" y1="300" x2="300" y2="100" stroke-width="5"/>
polyline 折线 <polyline fill="none" stroke="blue" stroke-width="10" points="50,375 150,375 150,325 250"/>
polygon 多边形 <polygon points="100,100 150,25 150,75 200,0" fill="none" stroke="black" />
circle <circle cx="200" cy="200" r="100" fill="red" stroke="blue" stroke-width="10"/>
ellipse 椭圆 <ellipse cx="30" cy="5" rx="8" ry="4" fill="url('#linear2')"/>
path 路径 <path fill="none" stroke="red" d="M 10,30 A 20,20 0,0,1 50,30 A 20,20 0,0,1 90,30 Q 90,60 50,90 Q 10,60 10,30 z "/>
text 文本 <text x="250" y="180" font-family="Verdana" font-size="64" fill="blue">Hello world!</text>
image 图像 <image xlink:href="http://168.9.202.125/graph/data/bird.png" width="199" height="224"/>
use 符号引用 <use xlink:href="#eye" stroke="silver" fill="gray" width="80" height="80" x="300" y="20"/>

2 anyGraph 基本几何对象

   anyGraph 的目标是成为一个通用的WEB前端图形开发引擎,因此其包含的基本几何形状与SVG比较相似,包含常见的点、线、面几方面基本几何形状。

   基本几何对象源码位于 src\geom 目录。

classDiagram
Geometry <|-- Point
Geometry <|-- Rect
Geometry <|-- Polyline
Geometry <|-- Polygon
Geometry <|-- Circle
Geometry <|-- Ellipse
Geometry <|-- Image
Geometry <|-- Text

Geometry : String uid
Geometry : Enum type
Geometry : float rotation
Geometry : Object style
Geometry : Object properties

Point : float x
Point : float y
Point : float size
Point : int pointType

Rect : float x
Rect : float y
Rect : float width
Rect : float height
Rect : float rx
Rect : float ry
Rect : toPixel()
Rect : getBBox()
Rect : draw()
Rect : container()

Circle : float x
Circle : float y
Circle : float radius
Circle : toPixel()
Circle : getBBox()
Circle : draw()
Circle : container()

Ellipse : float x
Ellipse : float y
Ellipse : float rx
Ellipse : float ry
Ellipse : toPixel()
Ellipse : getBBox()
Ellipse : draw()
Ellipse : container()

Polyline : floatArray coords
Polyline : toPixel()
Polyline : getBBox()
Polyline : draw()
Polyline : container()

Polygon : floatArray coords
Polygon : toPixel()
Polygon : getBBox()
Polygon : draw()
Polygon : container()

Image : float x
Image : float y
Image : float width
Image : float height
Image : toPixel()
Image : getBBox()
Image : draw()
Image : container()

Text : float x
Text : float y
Text : float width
Text : float height
Text : toPixel()
Text : getBBox()
Text : draw()
Text : container()

(1) Geomertry

  Geomertry 是基本形状的根类,是一个抽象的(不可实例化的)类。包含了基本几何形状通用的属性和方法。

  Geomertry 类非常重要,掌握了该类,就能更容易理解 anyGraph 的几何对象类型,以及理解 anyGraph 的图形渲染过程。

  其重要属性包括:

名称 类型 说明
uid String 唯一ID
type String 类型
rotation float 旋转角度
style Object 样式
properties Object 属性

  其基本的方法包括:

名称 说明
getUid() 获取对象ID
getType() 获取对象类型
getStyle() 获取对象样式
setStyle(style) 设置对象样式
draw(ctx, style, frameState) 绘制对象图形(需各个子类实现)
toPixel() 转换为屏幕坐标
getBBox() 获取对象边界
contain(point) 判断某点是否在当前对象的边框内
clone() 克隆对象
toData() 获取当前对象属性

  下面讲解几个常用的方法:

draw()

1
draw(ctx, style, frameState)

  该方法由各子类来实现,负责将图形绘制在Canvas中,包含了3个参数:

名称 说明
ctx Canvas渲染上下文对象
style 图形样式,该样式为渲染时的样式
frameState 当前图形信息

toPixel()

1
toPixel(tool)

  该方法由各子类来实现,负责将图形坐标转换为Canvas像素坐标,其参数为 “变换矩阵” 。

setStyle()

1
setStyle(style)

  该方法可修改对象的样式,其参数为 样式对象,虽然该对象的样式存储在其内部变量 style 中,但该方法仅修改参数中的指定的属性,而不是该对象样式的所有属性。例如该对象当前样式为 {"color":"red", "fillColor":"blue"},如果参数为 {"color":"gree"},则结果仅改变样式中的color属性,而不改变fillColor属性。

getBBox()

  该方法返回该对象的 Bounding Box, 即矩形边界框,它是一个矩形框,用于包围当前形状。通常采用 [minX, minY, maxX, maxY] 格式记录Bounding Box。对于三维图形又叫包围盒,对于二维图形又叫包围矩形;

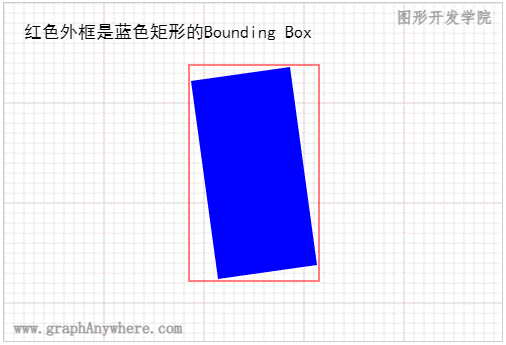

  如下图所示的红色框即为该对象的 Bounding Box。

运行效果

contain()

1
contain(point, useCoord = true)

  该方法判断一个点是否包含在当前对象内。在 Geomertry 类中已实现了一个基本版本,即通过 getBBox() 得到当前对象的矩形边框框,通过判断点是否在 Bounding Box 中而进行判断。

  子类可重新该方法,进行更为精确的判断。例如对于 Circle 对象,可通过判断 point 与 圆心 radius 之间的距离是否超过圆的半径,从而得到比判断 point是否在该圆的 Bounding Box 内更为精确的结果。

clone()

  该方法实现对象克隆,返回一个新的对象,建议子类重写该方法,实现对象的深度复制。

toData()

  该方法以JSON格式返回对象信息,详见下面各类对象中的‘数据格式’章节。

其他

  除了上述这些基本方法之外,下面这几个方法也很常用,这些方法将在进阶篇其他章节讲述。

名称 说明
setContextStyle(ctx, style) 设置画板样式
getColor(param, ctx) 获取填充/描边的颜色值或特殊效果
strokeAndFill(ctx) 描边和填充
translate(dx, dy) 对象平移
scale(sx, sy, opt_anchor) 对象缩放
rotate(angle, opt_anchor) 对象旋转
moveTo(dx, dy) 将对象移动至某点
transform(matrix) 坐标变换

(2) 点(Point)

  点是一种最简单的几何形状,其信息包括:x坐标、y坐标、大小size和旋转角度rotation等。 anyGraph 中点的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
x float X坐标值
y float Y坐标值
size float 大小
rotation float 旋转角度
pointType int 点类型
centerAsOrigin Boolean 坐标点是否位于图标的中心,默认:true
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  点是0维的几何体,其空间属性通过坐标 xy 确定位置,通过 size 确定大小,这几个属性均为浮点类型,其格式如下:

1
{ "x":50, "y":20, "size":5 }

示例

  下面这个示例在图形增加了一个点对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
<script type="module">
import { Graph, Point } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 新建绘图图层
let layer = graph.addLayer();

// 在画布中绘制图像
layer.getSource().add(new Point({ "x": x, "y": y, "size": 20, "style": { "fillColor": "red"} }));

// render
graph.render();
</script>

图形

  ,在渲染点时 anyGraph 提供了内置类型图标两种渲染方式。

内置点类型

  根据点类型(pointType)的值渲染为不同的形状。 anyGraph 提供了20种不同形状,如下图所示:

运行效果

  在构造Point对象时指定pointType属性,其取值范围为 0~19,即可将点渲染为内置形状。其数据格式定义如下:

1
2
3
4
5
6
[
{"type":"Point","x":50,"y":60,"pointType":2,"size":20,"style":{"fillColor":"red","color":"none"}},
{"type":"Point","x":164,"y":60,"pointType":3,"size":20,"style":{"fillColor":"red","color":"none"}},
{"type":"Point","x":278,"y":60,"pointType":4,"size":20,"style":{"fillColor":"red","color":"none"}},
{"type":"Point","x":392,"y":60,"pointType":5,"size":20,"style":{"fillColor":"red","color":"none"}}
]
图标

运行效果

  在构造Point对象时指定src属性,将其指向一个图标文件路径,即可将点渲染为图标。其数据格式定义如下:

1
2
3
4
5
6
[
{"type":"Point","x":50,"y":60,"size":32,"src":"./images/marker/marker_1.png","centerAsOrigin":true},
{"type":"Point","x":164,"y":60,"size":32,"src":"./images/marker/marker_2.png","centerAsOrigin":true},
{"type":"Point","x":278,"y":60,"size":32,"src":"./images/marker/marker_3.png","centerAsOrigin":true},
{"type":"Point","x":392,"y":60,"size":32,"src":"./images/marker/marker_4.png","centerAsOrigin":true}
]

  默认情况下点坐标(x,y)位于图标的中心,可通过centerAsOrigin=false将点坐标指向图标的底部中央位置。

  如果没有指定src属性,也没有指定pointType属性,则按照 pointType 等于0,输出一个 “填充圆” 。

样式

  通过从 Geometry 类继承的 style 属性指定渲染样式,可通过 getStyle() 获取样式,或通过 setStyle() 设置样式,该类样式包括了以下属性:

名称 类型 说明
color StringColor 描边颜色
fillColor StringColor 填充颜色
lineWidth float 线宽

(3) 折线(Polyline)

  折线由若干点连接而成,其中每两个点之间称之为线段(lineSegment)。在GIS中折线对应类型为 LineString,在SVG中对应类型为 polylinelineanyGraph 中折线的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
rotation float 旋转角度
coords Array 坐标数组
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  折线类的空间属性 通过坐标 coords 属性确定,其格式为坐标点数组类型,而各个点也是一个浮点类型数组,其格式如下:

1
[[50,50], [150,80], [250,50], [350,80], [450,50]]

示例

  下面这个示例在图形增加了几个折线对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<script type="module">
import { Graph, Polyline } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 新建绘图图层
let layer = graph.addLayer();

// 在画布中绘制图像
layer.getSource().add(new Polyline({ "coords" : [[50, 50], [150, 80], [250, 50], [350, 80], [450, 50], [550, 80], [650, 50], [750, 80]], "style":{"lineWidth": 2, "color":"red"}}));
layer.getSource().add(new Polyline({ "coords" : [[50, 110], [150, 140], [250, 110], [350, 140], [450, 110], [550, 140], [650, 110], [750, 140]], "style":{"lineWidth": 8, "color":"gold"}}));
layer.getSource().add(new Polyline({ "coords" : [[50, 170], [150, 200], [250, 170], [350, 200], [450, 170], [550, 200], [650, 170], [750, 200]], "style":{"lineWidth": 4, "color":"green", "dash": [8, 8, 8, 8] }}));
layer.getSource().add(new Polyline({ "coords" : [[50, 230], [150, 270], [250, 230], [350, 270], [450, 230], [550, 270], [650, 230], [750, 270]], "style":{"lineWidth": 4, "color": "blue", "dash": [20, 8, 8, 8]}}));

// render
graph.render();
</script>

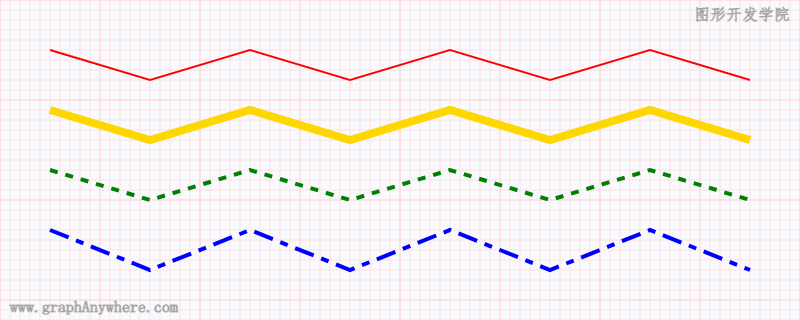

  这段代码运行的结果如下图所示:

运行效果

数据格式

   anyGraph 中折线类的数据格式如下:

1
2
3
4
5
6
[
{"type":"Polyline","coords":[[50,50],[150,80],[250,50],[350,80],[450,50],[550,80],[650,50],[750,80]],"style":{"lineWidth":2,"color":"red"}},
{"type":"Polyline","coords":[[50,110],[150,140],[250,110],[350,140],[450,110],[550,140],[650,110],[750,140]],"style":{"lineWidth":8,"color":"gold"}},
{"type":"Polyline","coords":[[50,170],[150,200],[250,170],[350,200],[450,170],[550,200],[650,170],[750,200]],"style":{"lineWidth":4,"color":"green","lineType":"dash","dash":[8,8,8,8]}},
{"type":"Polyline","coords":[[50,230],[150,270],[250,230],[350,270],[450,230],[550,270],[650,230],[750,270]],"style":{"lineWidth":4,"color":"blue","lineType":"dash","dash":[20,8,8,8]}}
]

样式

  通过从 Geometry 类继承的 style 属性指定渲染样式,可通过 getStyle() 获取样式,或通过 setStyle() 设置样式,该类样式包括了以下属性:

名称 类型 说明
color StringColor 颜色
lineWidth float 线宽
dash Array 虚线样式
dashOffset int 虚线偏移量
lineCap String 描边属性,边框终点的形状
lineJoin String 连接属性,控制两条描边线段之间连接属性
miterLimit int 斜接长度

linecap 属性的值有三种可能值:

  • butt用直边结束线段,它是常规做法,线段边界 90 度垂直于描边的方向、贯穿它的终点。(default)
  • square的效果差不多,但是会稍微超出实际路径的范围,超出的大小由stroke-width控制
  • round表示边框的终点是圆角,圆角的半径也是由stroke-width控制的。

lineJoin 连接属性,控制两条描边线段之间,它有三个可用的值:

  • miter: 默认值,表示用方形画笔在连接处形成尖角(default)
  • round: 表示用圆角连接,实现平滑效果
  • bevel: 连接处会形成一个斜接

(4) 矩形(Rect)

  矩形是一种常见的几何形状。 anyGraph 中矩形的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
x float X坐标值
y float Y坐标值
width float
height float
rx float 水平轴向的圆角半径尺寸
ry float 垂直轴向的圆角半径尺寸
rotation float 旋转角度
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  矩形的空间属性通过坐标 xy 确定位置,通过 widthheight 确定大小,这几个属性均为浮点类型,其格式如下:

1
{ "x":50, "y":20, "width": 200, "height": 100 }

示例

  下面这个示例在图形增加了一个矩形对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<script type="module">
import { Graph, Rect } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 新建绘图图层
let layer = graph.addLayer();

// 绘制矩形
layer.getSource().add(new Rect({ "x": 50, "y": 50, "width": 200, "height": 100, "style":{"lineWidth":4 , "color":"blue"} }));
layer.getSource().add(new Rect({ "x": 350, "y": 50, "width": 200, "height": 100, "rx":10, "ry":10, "style":{ "fillColor" : "#9FFFFF", "fillStyle":1, "lineWidth":4 , "color":"red" } }));

// render
graph.render();
</script>

  这段代码运行的结果如下图所示:

运行效果

数据格式

   anyGraph 中矩形类的数据格式如下:

1
2
3
4
[
{"type":"Rect","x":50,"y":50,"width":200,"height":100,"style":{"lineWidth":4,"color":"blue"}},
{"type":"Rect","x":350,"y":50,"width":200,"height":100,"rx":10,"ry":10,"style":{"fillColor":"#9FFFFF","fillStyle":1,"lineWidth":4,"color":"red"}}
]

样式

  通过从 Geometry 类继承的 style 属性指定渲染样式,可通过 getStyle() 获取样式,或通过 setStyle() 设置样式,该类样式包括了以下属性:

名称 类型 说明
color StringColor 描边颜色, 当值等于 “none” 时表示不用描边
lineWidth float 描边线宽
fillColor StringColor 填充颜色
fillStyle int 填充风格,1为填充,2为不填充
dash Array 虚线样式
dashOffset int 虚线偏移量
lineCap String 描边属性,边框终点的形状
lineJoin String 连接属性,控制两条描边线段之间连接属性
miterLimit int 斜接长度

(5) 多边形(Polygon)

  多边形是一种基本的几何图形,由三个或三个以上的顶点坐标连线所围成的封闭图形。 anyGraph 中矩形的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
rotation float 旋转角度
coords Array 坐标数组
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

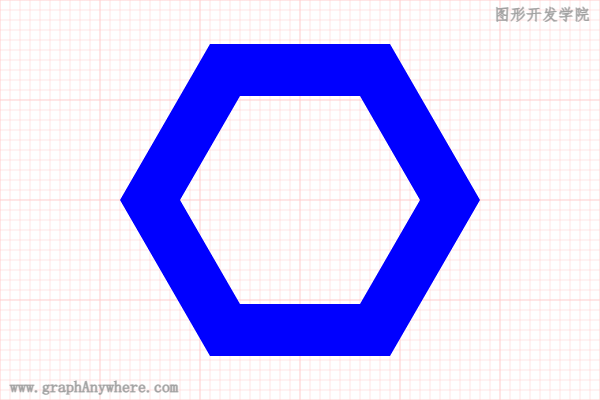

  多边形的空间属性是通过多个 LineRing 组成, 第一个环是多边形的外边界,所有后续环都是内孔。LineRing(线环)是一种闭合的 LineString(折线)。其格式如下:

1
2
3
4
[
[[620,250],[510,441],[290,441],[180,250],[290,59],[510,59],[620,250]],
[[550,250],[475,120],[325,120],[250,250],[325,380],[475,380],[550,250]]
]

示例1

  下面这个示例在图形增加了7个多边形对象(七巧板),通过图层数据源的 loadData()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
<script type="module">
import { Graph } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 数据
let data = [
{ "type": "Polygon", "coords": [[[380, 220], [267, 333], [267, 220]]], "style": { "fillStyle": 1, "fillColor": "#caff67" }, "uid": "G000003T" },
{ "type": "Polygon", "coords": [[[345, 257], [425, 177], [505, 257]]], "style": { "fillStyle": 1, "fillColor": "#67becf" }, "uid": "G000003U" },
{ "type": "Polygon", "coords": [[[509, 177], [453, 121], [453, 64], [509, 121]]], "style": { "fillStyle": 1, "fillColor": "#ef3d61" }, "uid": "G000003V" },
{ "type": "Polygon", "coords": [[[265, 171], [265, 251], [225, 211]]], "style": { "fillStyle": 1, "fillColor": "#f9f51a" }, "uid": "G0000040" },
{ "type": "Polygon", "coords": [[[466, 136], [506, 176], [466, 216], [426, 176]]], "style": { "fillStyle": 1, "fillColor": "#a54c09" }, "uid": "G0000041" },
{ "type": "Polygon", "coords": [[[551, 162], [511, 202], [511, 122]]], "style": { "fillStyle": 1, "fillColor": "#fa8ccc" }, "uid": "G0000042" },
{ "type": "Polygon", "coords": [[[425, 259], [505, 259], [505, 339]]], "style": { "fillStyle": 1, "fillColor": "#f6ca29" }, "uid": "G0000043" }
]

// 新建绘图图层
let layer = graph.addLayer();
layer.getSource().loadData(data);

// 图形渲染
graph.render();
</script>

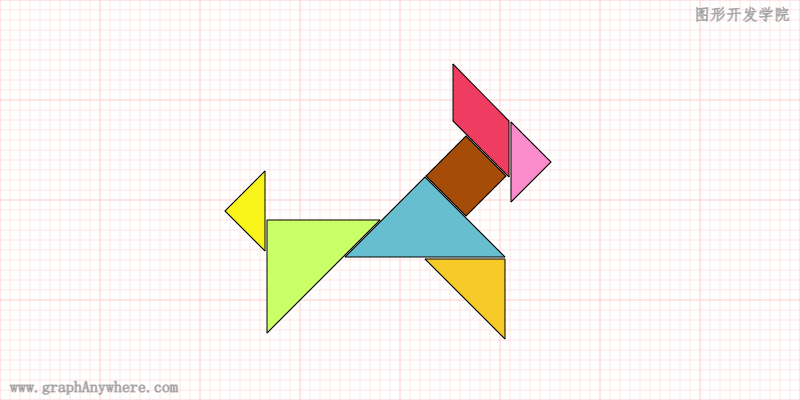

  这段代码运行的结果如下图所示:

运行效果

示例2

  下面这个示例在图形增加了一个带洞的多边形对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
<script type="module">
import { Graph, Coordinate, Polygon, circle2LineRing, debug } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 增加数据层
let layer = graph.addLayer({"name":"数据层"});

// 多边形坐标
let coord1 = circle2LineRing([300, 200], 180, 6);
let coord2 = Coordinate.reverse(circle2LineRing([300, 200], 120, 6));

// 增加多边形
layer.getSource().add(new Polygon({ "coords": [coord1, coord2], "style":{"fillStyle":1, "fillColor": "blue", "color":"none"} }));

// 图形渲染
graph.render();
</script>

  这段代码运行的结果如下图所示:

运行效果

注意:要绘制这种带孔的多边形,需注意坐标的顺序,该图中的外框多边形坐标是顺时针的,内孔多边形坐标是逆时针的。

数据格式

   anyGraph 中多边形类的数据格式如下:

1
2
3
4
5
6
7
8
9
[
{
"type":"Polygon",
"coords":[
[[480,200],[390,356],[210,356],[120,200],[210,44],[390,44],[480,200]],
[[420,200],[360,96],[240,96],[180,200],[240,304],[360,304],[420,200]]],
"style":{"fillStyle":1,"fillColor":"blue","color":"none"}
}
]

样式

  多边形样式属性与矩形样式属性相同。

(6) 图像(Image)

  图像(位图)是指由像素(图片元素)组成的矩形。这些像素可以进行不同的排列和染色以构成图像,每个像素都有固定的位置和特定的颜色值,它们共同决定了图像的形状、颜色和细节。 anyGraph 中图像的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
rotation float 旋转角度
x float X坐标值
y float Y坐标值
width float
height float
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  图像的空间属性通过坐标 xy 确定位置,通过 widthheight 确定大小,这几个属性均为浮点类型,其格式如下:

1
{ "x":50, "y":20, "width": 200, "height": 100 }

示例

  下面这个示例在图形中增加了几个图像对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
<script type="module">
import { Graph, Image } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 新建绘图图层
let layer = graph.addLayer();

// 绘制图像
layer.getSource().add(new Image({ "x": 50, "y": 50, "src": "./images/square2.png" }));

// 缩小的图像
layer.getSource().add(new Image({ "x": 50, "y": 250, "src": "./images/square2.png", "width": 100, "height": 100 }));

// 拉伸变形的图像
layer.getSource().add(new Image({ "x": 200, "y": 250, "src": "./images/square2.png", "width": 100, "height": 50 }));

// 放大的图像
layer.getSource().add(new Image({ "x": 350, "y": 50, "src": "./images/square2.png", "width": 300, "height": 300 }));

// render
graph.render();
</script>

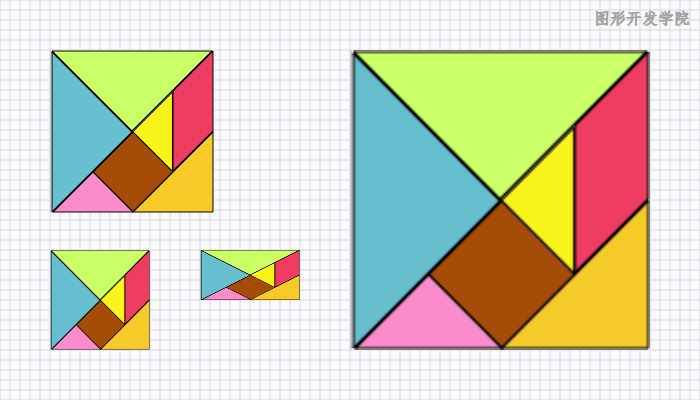

  这段代码运行的结果如下图所示:

运行效果

数据格式

   anyGraph 中图像类的数据格式如下:

1
2
3
4
5
6
[
{"type":"Image","src":"./images/square2.png","x":50,"y":50},
{"type":"Image","src":"./images/square2.png","x":50,"y":250,"width":100,"height":100},
{"type":"Image","src":"./images/square2.png","x":200,"y":250,"width":100,"height":50},
{"type":"Image","src":"./images/square2.png","x":350,"y":50,"width":300,"height":300}
]

样式

  通过从 Geometry 类继承的 style 属性指定渲染样式,可通过 getStyle() 获取样式,或通过 setStyle() 设置样式,该类样式包括了以下属性:

名称 类型 说明
borderColor StringColor 颜色
border float 线宽
imageSmoothingEnabled Boolean 是否平滑
imageSmoothingQuality String 平滑度

imageSmoothingQuality 的可选值包括:

  • “low” : 低;
  • “medium” :中
  • “high” : 高

(7) 文本(Text)

  在图形系统中,文本对象通常指的是在图形界面中呈现的文字元素。用于标注、说明、展示信息等目的。因此图形基本形状中还应包括文本类型,从而方便的在图形中绘制文字。 anyGraph 中文本的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
rotation float 旋转角度
x float X坐标值
y float Y坐标值
vectorSize Boolean 是否为矢量字体
width float 文字宽度
height float 文字高度
maxWidth float 文字可显示的最大宽度
vertical Boolean 是否垂直排列
style Object 样式
properties Object 属性

说明:

  1. 文字大小优先由 style.fontSize 指定;
  2. vectorSize的缺省属性是true,即文字大小跟随着图形的缩放而缩放;
  3. 如果没有指定fontSize,也可由 width 和 height 属性确定文字大小;

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  文本的空间属性通过坐标 xy 确定位置,通过样式中的 fontSize 确定大小,这几个属性均为浮点类型。此外样式中的水平对齐 textAlign和垂直对齐 textBaseline 也会影响文本的位置,其格式如下:

1
{ "x":50, "y":20, "style": {"fontSize": 100 }}

示例

  下面这个示例在图形增加了几个文本对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
<script type="module">
import { Graph, Text } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 新建绘图图层
let layer = graph.addLayer();

// 绘制填充的文字
layer.getSource().add(new Text({ "x": 65, "y": 60, "text": "40px中文", style: { "fillColor": "red", "fontSize": 40, "fontName": "黑体" } }));
layer.getSource().add(new Text({ "x": 260, "y": 60, "text": "30px中文", style: { "fillColor": "red", "fontSize": 30, "fontName": "黑体" } }));
layer.getSource().add(new Text({ "x": 420, "y": 60, "text": "20px中文", style: { "fillColor": "red", "fontSize": 20, "fontName": "黑体" } }));
layer.getSource().add(new Text({ "x": 540, "y": 60, "text": "14px绘制基本图形", style: { "fillColor": "red", "fontSize": 14, "fontName": "黑体" } }));

// render
graph.render();
</script>

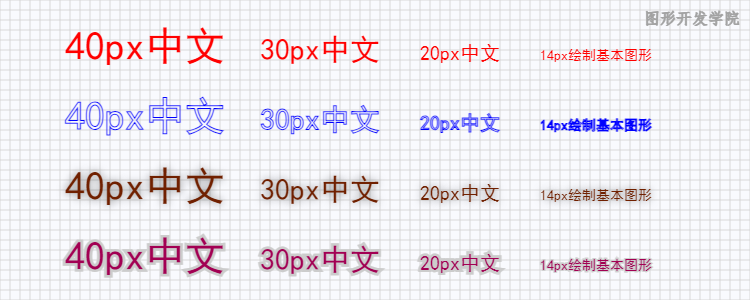

  这段代码运行的结果如下图所示:

运行效果

数据格式

   anyGraph 中文本类的数据格式如下:

1
2
3
4
5
6
[
{"type":"Text","x":65,"y":60,"text":"40px中文","vectorSize":true, "style":{"fillColor":"red","fontSize":40,"fontName":"黑体"}},
{"type":"Text","x":260,"y":60,"text":"30px中文","vectorSize":true, "style":{"fillColor":"red","fontSize":30,"fontName":"黑体"}},
{"type":"Text","x":420,"y":60,"text":"20px中文","vectorSize":true, "style":{"fillColor":"red","fontSize":20,"fontName":"黑体"}},
{"type":"Text","x":540,"y":60,"text":"14px绘制基本图形","vectorSize":true, "style":{"fillColor":"red","fontSize":14,"fontName":"黑体"}},
]

样式

  通过从 Geometry 类继承的 style 属性指定渲染样式,可通过 getStyle() 获取样式,或通过 setStyle() 设置样式,文本样式包括了以下属性:

名称 类型 说明
color StringColor 颜色
lineWidth float 线宽
fontName String 字体名称
fontSize int 字体大小
fontItalic Boolean 是否斜体
fontBold Boolean 是否粗体
fontWeight String 粗细程度
textAlign String 水平对齐方式
textBaseline String 垂直对齐方式
minFontSize int 最小显示的字号大小
fillPrior Boolean 是否强制填充文本
letterSpacing int 字间距
wordSpacing int 字母间距
fontBorder Boolean 是否带有边框
borderColor StringColor 边框颜色
borderOpacity float 边框透明度

注意:当图形缩放导致字体大小小于minFontSize时,不显示该文本。

(8) 圆(Circle)

  圆是一种基本的几何图形,它是由所有到固定点(即圆心)距离相等的点组成的集合。 anyGraph 中矩形的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
x float X坐标值
y float Y坐标值
radius float 半径
startAngle float 圆弧的起始点,x 轴方向开始计算,单位以弧度表示
endAngle float 圆弧的终点,单位以弧度表示
anticlockwise Boolean 是否逆时针方向绘制圆(默认值为: false)
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  圆的空间属性是由圆心(x,y)和半径(radius)确定,此外圆弧的起始点 startAngle 属性和圆弧的终点 endAngle 属性也会影响圆的形状。其格式如下:

1
{ "x":300, "y":220, "radius": 200 }

示例

  下面这个示例在图形增加了两个圆对象,其中一个是描边圆(空心),另一个是填充的圆(实心),通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<script type="module">
import { Graph, Circle, debug } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 增加数据层
let layer = graph.addLayer({"name":"数据层"});

// 绘制圆
layer.getSource().add(new Circle({ "x": 150, "y": 150, "radius": 100, "style": { "lineWidth": 8, "color": "green" } }));
layer.getSource().add(new Circle({ "x": 420, "y": 150, "radius": 100, "style": { "color": "none", "fillStyle":1, "fillColor":"gold" } }));

// 图形渲染
graph.render();
</script>

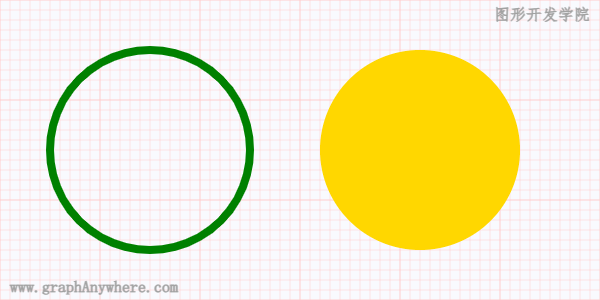

  这段代码运行的结果如下图所示:

运行效果

数据格式

  anyGraph 中圆的数据格式如下:

1
2
3
4
[
{"type":"Circle","x":150,"y":150,"radius":100,"style":{"lineWidth":8,"color":"green"}},
{"type":"Circle","x":420,"y":150,"radius":100,"style":{"color":"none","fillStyle":1,"fillColor":"gold"}}
]

样式

  圆的样式属性与矩形样式属性相同。

(9) 椭圆(Ellipse)

  椭圆是由所有满足到两个定点(即焦点)距离之和等于常数的点组成的平面图形。 anyGraph 中矩形的属性如下表所示:

名称 类型 说明
uid String 唯一ID
type String 类型
x float X坐标值
y float Y坐标值
radiusX float 椭圆长轴的半径
radiusY float 椭圆短轴的半径
startAngle float 圆弧的起始点,x 轴方向开始计算,单位以弧度表示
endAngle float 圆弧的终点,单位以弧度表示
anticlockwise Boolean 是否逆时针方向绘制圆(默认值为: false)
rotation float 旋转角度
style Object 样式
properties Object 属性

初始化

1
constructor(options)

  该类的构造函数接受一个 Object 类型的参数,其值包含了上述所有属性 (type除外) 。

空间信息

  椭圆的空间属性是由圆心(x,y)和半径(radius)确定。其格式如下:

1
{ "x":300, "y":220, "radiusX": 200, "radiusY": 120 }

示例

  下面这个示例在图形增加了两个椭圆对象,通过图层数据源的 add()方法增加至图层中,源代码如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
<script type="module">
import { Graph, Circle, debug } from "../../src/index.js";

// graph对象
let graph = new Graph({
"target": "graphWrapper"
});

// 增加数据层
let layer = graph.addLayer({"name":"数据层"});

// 绘制椭圆
layer.getSource().add(new Ellipse({ "x": 150, "y": 150, "radiusX": 100, "radiusY": 120, "style": { "lineWidth": 8, "color": "green" } }));
layer.getSource().add(new Ellipse({ "x": 450, "y": 150, "radiusX": 160, "radiusY": 100, "style": { "color": "none", "fillStyle":1, "fillColor":"gold" } }));

// 图形渲染
graph.render();
</script>

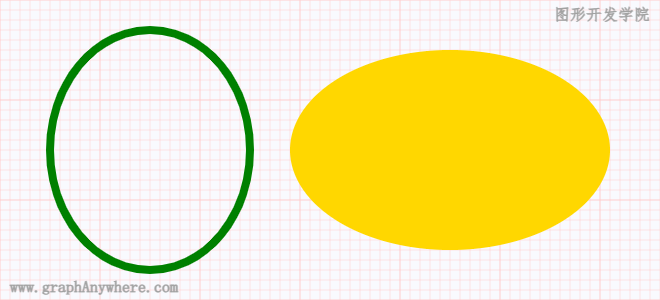

  这段代码运行的结果如下图所示:

运行效果

数据格式

   anyGraph 中椭圆的数据格式如下:

1
2
3
4
[
{"type":"Ellipse","x":150,"y":150,"radiusX":100,"radiusY":120,"style":{"lineWidth":8,"color":"green"}},
{"type":"Ellipse","x":450,"y":150,"radiusX":160,"radiusY":100,"style":{"color":"none","fillStyle":1,"fillColor":"gold"}}
]

样式

  椭圆的样式属性与矩形样式属性相同。


  “图形系统实战开发-进阶篇 第四章 图形基本形状” 的内容讲解到这里就结束了,如果觉得对你有帮助有收获,可以关注我们的官方账号,持续关注更多精彩内容。


本文为“图形开发学院”(www.graphanywhere.com)网站原创文章,遵循CC BY-NC-ND 4.0版权协议,商业转载请联系作者获得授权,非商业转载请附上原文出处链接及本声明。

历史发布版本

第1版发布时间:2024-02-01
第2版发布时间:2024-06-13
