如何解决Canvas拾取点的问题？

图形开发canvashtml5

在Canvas中解决拾取点（也就是用户点击Canvas上的某个位置，然后确定这个位置对应的图形元素）的问题，通常涉及到几个步骤。下面我将通过一个简单的例子来展示如何实现这个功能。

首先，你需要一个HTML页面，其中包含一个Canvas元素。然后，使用JavaScript来绘制图形并处理点击事件。

这里是一个基本的示例，展示了如何在Canvas上绘制矩形，并允许用户通过点击来拾取这些矩形：

示例效果与源代码：

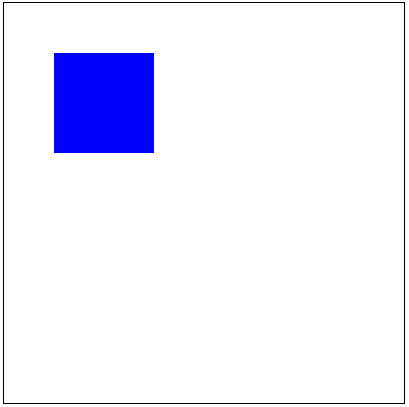

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Canvas 拾取点示例</title>
<style>
    canvas {
        border: 1px solid black;
    }
</style>
</head>
<body>

<canvas id="myCanvas" width="400" height="400"></canvas>

<script>
// 获取canvas元素和绘图上下文
var canvas = document.getElementById('myCanvas');
var ctx = canvas.getContext('2d');

// 定义一个矩形对象，包含位置和大小信息
var rectangle = {
    x: 50,
    y: 50,
    width: 100,
    height: 100,
    fillStyle: 'blue'
};

// 在canvas上绘制矩形
function drawRectangle() {
    ctx.fillStyle = rectangle.fillStyle;
    ctx.fillRect(rectangle.x, rectangle.y, rectangle.width, rectangle.height);
}

// 添加点击事件监听器
canvas.addEventListener('click', function(event) {
    // 获取鼠标点击的坐标（相对于canvas的坐标）
    var x = event.clientX - canvas.offsetLeft;
    var y = event.clientY - canvas.offsetTop;

    // 检查点击的坐标是否位于矩形内部
    if (x > rectangle.x && x < rectangle.x + rectangle.width &&
        y > rectangle.y && y < rectangle.y + rectangle.height) {
        ctx = canvas.getContext('2d');
        rectangle = {
				    x: 50,
				    y: 50,
				    width: 100,
				    height: 100,
				    fillStyle: 'red'
				};
				ctx.fillStyle = rectangle.fillStyle;
    		ctx.fillRect(rectangle.x, rectangle.y, rectangle.width, rectangle.height);
    } else {
        rectangle = {
			    x: 50,
			    y: 50,
			    width: 100,
			    height: 100,
			    fillStyle: 'blue'
			};
			ctx.fillStyle = rectangle.fillStyle;
    	ctx.fillRect(rectangle.x, rectangle.y, rectangle.width, rectangle.height);
    }
});

// 绘制矩形
drawRectangle();
</script>

</body>
</html>

尝试一下 »

在这个例子中，我们首先定义了一个矩形对象rectangle，其中包含了矩形的位置（x和y坐标）和大小（width和height），以及填充颜色（fillStyle）。

然后，我们定义了一个drawRectangle函数，它使用Canvas的绘图上下文ctx来绘制这个矩形。

接下来，我们给Canvas元素添加了一个点击事件监听器。当用户点击Canvas时，监听器会获取鼠标点击的坐标，并检查这个坐标是否位于矩形内部。如果是，则将矩形颜色变红；如果不是则将矩形颜色变蓝。

请注意，这个示例仅用于演示目的，并且只处理了一个矩形的情况。在实际应用中，你可能需要处理多个复杂的图形，并且可能需要考虑图形的重叠、z-order（堆叠顺序）等因素。此外，为了提高性能，你可能会使用更高级的数据结构（如空间划分树）来优化拾取过程。
