Canvas怎么实现装载矢量数据功能？

图形开发canvashtml5

Canvas本身并不直接支持矢量数据的加载和渲染，但是你可以通过JavaScript和Canvas API来实现这一功能。这里我提供一个简单的例子，使用SVG作为矢量数据源，并通过XMLSerializer和CanvasRenderingContext2D.drawImage()方法将其渲染到Canvas上。

示例效果与源代码：

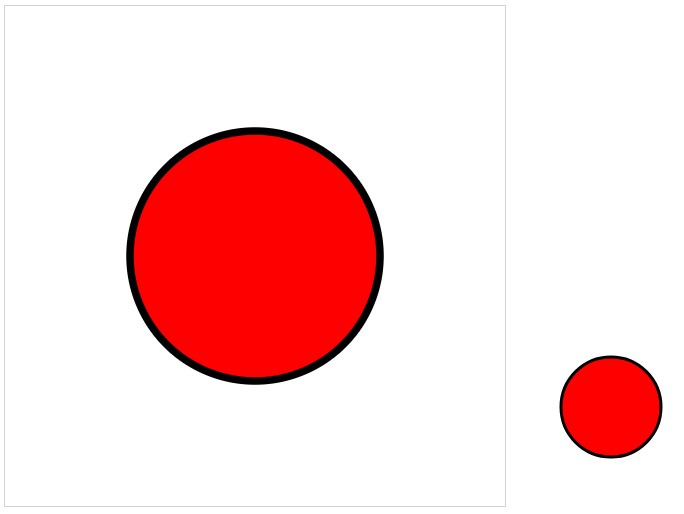

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
<!DOCTYPE html>
<html>
<body>
    <canvas id="myCanvas" width="500" height="500" style="border:1px solid #d3d3d3;">
        Your browser does not support the HTML5 canvas tag.
    </canvas>

    <svg id="mySVG" width="200" height="200">
        <circle cx="100" cy="100" r="50" stroke="black" stroke-width="3" fill="red" />
    </svg>

    <script>
        window.onload = function() {
            var canvas = document.getElementById('myCanvas');
            var ctx = canvas.getContext('2d');

            var svg = document.getElementById('mySVG');
            var serializer = new XMLSerializer();
            var svgStr = serializer.serializeToString(svg);

            var blob = new Blob([svgStr], {type: "image/svg+xml;charset=utf-8"});
            var url = URL.createObjectURL(blob);

            var img = new Image();
            img.onload = function() {
                ctx.drawImage(img, 0, 0, canvas.width, canvas.height);
            }
            img.src = url;
        };
    </script>
</body>
</html>

尝试一下 »

首先，我们需要在HTML中创建一个Canvas元素和一个SVG元素：
然后，我们在JavaScript中获取Canvas和SVG元素，将SVG转换为图像，然后将其绘制到Canvas上：

在上述代码中，我们首先获取了Canvas和SVG元素。然后，我们使用XMLSerializer将SVG元素序列化为一个字符串。接着，我们创建了一个Blob对象，该对象包含这个SVG字符串，并设置其类型为"image/svg+xml"。然后，我们创建了一个Object URL，该URL指向这个Blob对象。

接下来，我们创建了一个新的Image对象，并设置其onload事件处理器。当图像加载完成后，我们将图像绘制到Canvas上。最后，我们将图像的src属性设置为之前创建的Object URL，这将触发图像的加载。

这个例子中，我们将整个SVG元素转换为一个图像，并将其绘制到Canvas上。如果你需要处理更复杂的矢量数据，你可能需要使用更强大的库，如D3.js或paper.js，这些库提供了更丰富的API来处理矢量图形。
