在图形系统中，如何实现图层管理？

图形开发canvashtml5

图形渲染思路

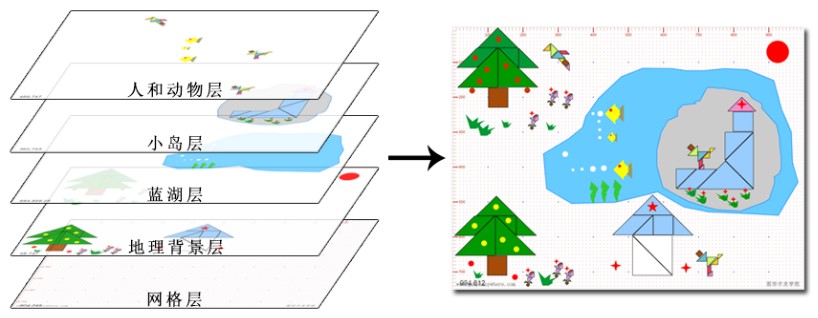

图形渲染的核心思路是这样的：每个图层都对应一个独立的Canvas画布。在这些画布上，各自渲染图层中的数据。最后，根据图层的顺序，将这些图层合并成一个完整的图形。

当各个图层都渲染完成后，有两种方式可以将它们合并成完整的图形：ctx.drawImage()和ctx.putImageData()。第一种方式通常具有更高的渲染效率，而第二种方式则可以对像素进行处理，实现更灵活的渲染效果。

1
2
1. ctx.drawImage()
2. ctx.putImageData()

图形渲染过程

图形渲染过程主要包括以下三个关键步骤：

  1. 计算矩阵：首先，根据图形的视点范围和当前显示的viewPort来计算矩阵变换参数。这是为了在图形合成时进行坐标转换做好准备。

  2. 合成图形：然后，逐个图层地将图层中的几何对象渲染到各自的图层Canvas中。

  3. 渲染图形：最后，将各个图层的Canvas合并到图形的Canvas中，并展示出来。

总结为四个用于发起图形渲染的API，分别是立即刷新、异步刷新、刷新图层和重绘图形。

  • 立即刷新：就是告诉主线程立即开始图形渲染。这通常在当前视点范围内的数据发生变化后使用。

  • 异步刷新：利用HTML的Window对象的RequestAnimalFrame特性，在窗口下一次刷新时执行图形渲染。这种方式非常通用，在图形窗口属性、图层属性或图形对象属性发生变化时都可以使用。这样做的好处是，无论调用多少次异步刷新命令，浏览器都只在下一次窗口刷新时执行一次图形渲染命令。

  • 重绘图层：仅重新绘制某一层，而其他层则使用上次渲染后留下的缓存图像。这在处理大数据量时可以提高图像渲染效率。例如，在图形的浮动层上绘制橡皮线或拉框时，只需要重新绘制这些元素，而不需要重新绘制整个图形内容。

  • 重绘图形：根据新的参数重新绘制整个图形。发出此命令后，anyGraph会重新获取各个图层中指定视点的数据，重新计算矩阵，进行坐标转换，并将这些数据重新绘制到各个图层中。最后，由GraphRenderer将图形合成为完整的图形并显示出来。

示例效果与源代码：

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
<!DOCTYPE html>
<html>

<head>
    <title>图形</title>
    <meta charset="UTF-8">
</head>

<body style="overflow: hidden; margin:10px;">
    <div id="wrap">
        <div id="graphWrapper" style="position:absolute; width:100%; height:100%; border:solid 1px #CCC;"></div>
    </div>
</body>
<script type="module">
    import { Graph, Layer, VectorSource, debug } from "/examples/src/index.js";

    // 初始化graph对象
    let graph = new Graph({
        "target": "graphWrapper",
        "layers": [
            new Layer({
                "source": new VectorSource({
                    "fileUrl": "/examples/data/geom.json"
                })
            })
        ]
    });

    // 显示辅助网格
    debug.generateGrid(Object.assign({ "interval": 10, "graph": graph }));

    // 图形渲染
    graph.render();
</script>

</html>

尝试一下 »
