Canvas如何实现绘制广东省地图轮廓的功能？

图形开发canvashtml5

在HTML5的Canvas中绘制广东省地图轮廓涉及到一些复杂的步骤，特别是如果你想要精确地表示广东省的每一个细节。通常，这样的地图轮廓数据会以矢量格式（如SVG）提供，然后通过Canvas API进行绘制。然而，Canvas API本身并不直接支持矢量图形的绘制，所以我们需要将矢量数据转化为Canvas可以理解的像素数据。

以下是一个简单的示例，展示如何使用HTML和JavaScript在Canvas上绘制广东省地图的大致轮廓。

示例效果与源代码：

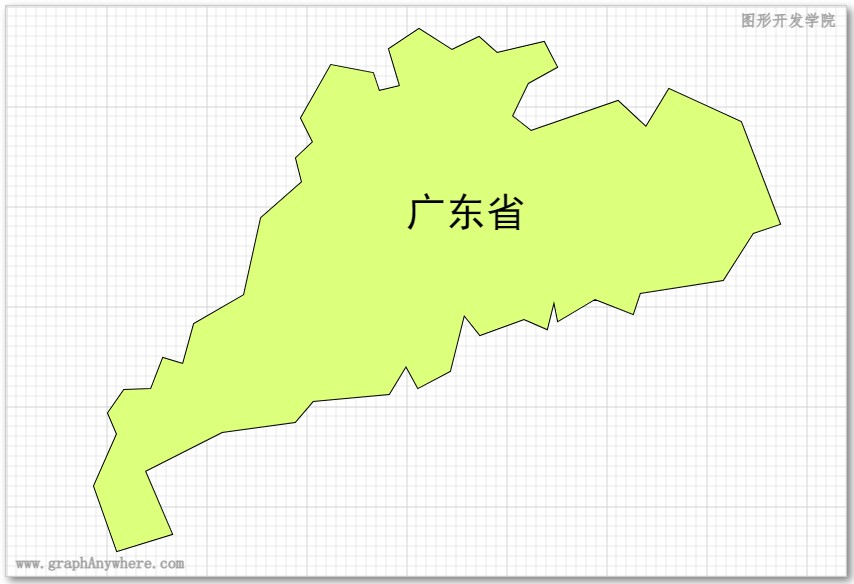

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
<!DOCTYPE html>
<html>

<head>
    <title>绘制曲线和路径(Path3)</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <meta name="description" content="图形系统开发实战:基础篇 示例">
    <meta name="author" content="hjq">
    <meta name="keywords" content="canvas,ladder,javascript,图形">
    <script src="./js/helper.js"></script>
</head>

<body style="overflow: hidden; margin:10px;">
    <canvas id="canvas" width="840" height="570"
        style="border:solid 1px #CCCCCC; box-shadow: 4px 4px 8px rgba(0, 0, 0, 0.5);"></canvas>
</body>
<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);

    // 定义省界数据
    let coords = [400,360,412,382,444,365,458,309,474,329,518,313,541,323,548,295,552,315,589,293,627,308,634,287,717,274,747,227,774,218,735,116,663,83,640,121,612,95,525,125,506,110,522,77,551,61,538,36,491,47,473,31,446,44,413,23,383,43,394,80,373,85,367,67,325,59,295,112,307,136,290,152,296,176,255,212,238,289,188,318,177,358,157,352,145,383,118,384,102,407,111,428,88,480,111,545,166,528,139,465,216,426,289,416,307,395,383,388,400,360];

    // 绘制省界多边形
    ctx.beginPath();
    for (let i = 0, ii = coords.length; i < ii; i += 2) {
        if (i === 0) {
            ctx.moveTo(coords[i], coords[i + 1]);
        } else {
            ctx.lineTo(coords[i], coords[i + 1]);
        }
    }
    ctx.closePath();
    // 描边
    ctx.strokeStyle = "black";
    ctx.lineWidth = 2;
    ctx.stroke();
    // 填充多边形
    ctx.fillStyle = "#DCFF7C";
    ctx.fill();

    // 绘制文字
    ctx.font = "40px 黑体";
    ctx.fillStyle = "black";
    ctx.fillText("广东省", 400, 220);
</script>

</html>

尝试一下 »
