倾斜的矩形如何绘制出来，求助Canvas代码？

图形开发canvashtml5

倾斜是物体在水平或垂直方向上受到力矩作用而产生的形状变化。在Canvas中，要实现倾斜效果，通常需要通过设置矩阵来完成，因为Canvas渲染上下文没有提供直接的方法来产生倾斜效果。当矩形在水平方向上受到力矩作用时，它会变成一个平行四边形。这个效果看起来是这样的：

示例效果与源代码：

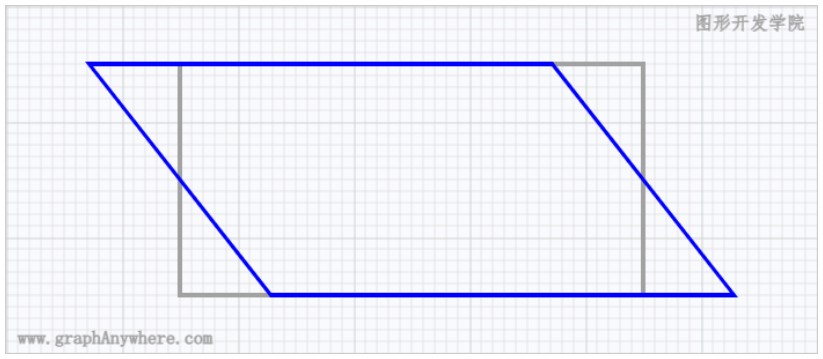

运行效果

上图中灰色矩形为原矩形，其中心点收到了水平方向的力矩作用，因此产生的结果是根据中心点的倾斜，其源代码为：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
<!DOCTYPE html>
<html>

<head>
    <title>变形操作(skew)</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <meta name="description" content="图形系统开发实战:基础篇 示例">
    <meta name="author" content="hjq">
    <meta name="keywords" content="canvas,ladder,javascript">
    <script src="./js/helper.js"></script>
</head>

<body style="overflow: hidden; margin:10px;">
    <canvas id="canvas" width="700" height="300" style="border:solid 1px #CCCCCC;"></canvas>
</body>
<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);


    let x = 150,
        y = 50,
        width = 400,
        height = 200;

    // 绘制普通矩形
    ctx.lineWidth = 4;
    ctx.strokeStyle = "#A2A2A2";
    ctx.strokeRect(x, y, width, height);

    // 绘制倾斜的矩形
    let cx = x + width / 2,
        cy = y + height / 2;
    // 按矩形中心点倾斜
    ctx.translate(cx, cy);
    ctx.transform(1, 0, toRadians(45), 1, 0, 0);
    ctx.translate(-cx, -cy);
    ctx.strokeStyle = "blue";
    ctx.strokeRect(x, y, width, height);

</script>

</html>

尝试一下 »
