Canvas如何绘制扇形？

图形开发canvashtml5

在绘制图形时，有一个概念非常重要，那就是Canvas路径。通过路径，我们可以绘制出各种形状，如矩形、折线、多边形、圆、椭圆，甚至更复杂的图形。

路径是什么呢？简单来说，路径就是由不同颜色、不同线宽的线段或曲线组成的几何形状的集合。这个集合里可以包括矩形、直线、圆弧或曲线等子路径。每当我们想绘制一个复杂的图形时，其实就是在绘制一个由多个子路径组成的路径。

要开始绘制一个路径，我们首先要调用ctx.beginPath()方法。然后，我们可以使用一系列的绘图命令来定义这个路径。这些命令包括：

  • ctx.moveTo(x, y)：将画笔移动到指定的起始点。
  • ctx.lineTo(x, y)：从当前位置画一条直线到指定点。
  • ctx.rect(x, y, width, height)：画一个矩形。
  • ctx.arc(x, y, radius, startAngle, endAngle, anticlockwise)：画一个圆或圆弧。
  • ctx.ellipse(x, y, radiusX, radiusY, rotation, startAngle, endAngle, anticlockwise)：画一个椭圆或椭圆弧。
  • ctx.bezierCurveTo(cp1x, cp1y, cp2x, cp2y, x, y)：画一条贝塞尔曲线。
  • ctx.quadraticCurveTo(cpx, cpy, x, y)：画一条二次贝塞尔曲线。
  • ctx.closePath()：将路径的起始点和结束点连接起来，形成一个封闭的图形。

当然，仅仅定义了路径还不够，我们还需要设置一些样式来让图形看起来更漂亮。比如，我们可以设置线宽、边框颜色、填充颜色等。

最后，我们需要调用ctx.stroke()或ctx.fill()方法来实际绘制出这个图形。

现在，让我们通过一个具体的例子来学习如何绘制扇形。首先，我们需要使用ctx.beginPath()开始一个新的路径。然后，我们可以使用ctx.arc()命令来画一个扇形的圆弧。接下来，我们可以用ctx.closePath()来关闭这个路径。最后，我们可以用ctx.fill()来填充这个扇性 。

以下示例演示如何在Canvas上实现绘制扇形功能：

示例效果与源代码：

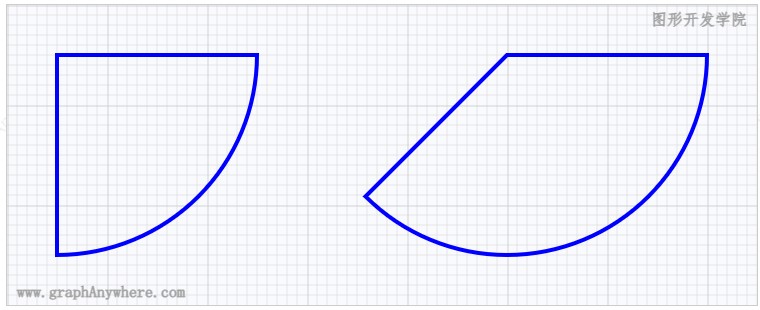

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
<!DOCTYPE html>
<html>

<head>
    <title>绘制曲线和路径(Path1)</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <meta name="description" content="图形系统开发实战:基础篇 示例">
    <meta name="author" content="hjq">
    <meta name="keywords" content="canvas,ladder,javascript,图形">
    <script src="/examples/canvas-qa/canvas_1a/js/helper.js"></script>
</head>

<body style="overflow: hidden; margin:10px;">
    <canvas id="canvas" width="750" height="300"
        style="border:solid 1px #CCCCCC; box-shadow: 4px 4px 8px rgba(0, 0, 0, 0.5);"></canvas>
</body>
<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');
    // 绘制背景网格线
    drawGrid('lightgray', 10, 10);

    // 设置画笔属性
    ctx.lineWidth = 4;
    ctx.strokeStyle = "blue";

    // 绘制一个圆弧
    ctx.beginPath();
    ctx.moveTo(50, 50);
    ctx.lineTo(250, 50);
    ctx.arc(50, 50, 200, 0, 90 * Math.PI / 180, false);
    ctx.closePath();
    ctx.stroke();

    // 绘制另一个圆弧
    ctx.beginPath();
    ctx.moveTo(500, 50);
    ctx.lineTo(700, 50);
    ctx.arc(500, 50, 200, 0, 135 * Math.PI / 180, false);
    ctx.closePath();
    ctx.stroke();
</script>

</html>

尝试一下 »
