SVG文件内容包含哪些元素或信息？

图形开发canvashtml5

SVG（Scalable Vector Graphics）文件是一种基于XML的标记语言，用于描述二维矢量图形。SVG文件内容通常包含以下元素或信息：

  1. 根元素 <svg>：

    • 定义了SVG图形的开始和结束。
    • 包含宽度、高度、视口（viewBox）等属性，用于设置SVG画布的尺寸和坐标系统。

  2. 图形元素：

    • 基本形状：如<rect>（矩形）、<circle>（圆形）、<ellipse>（椭圆）、<line>（直线）、<polyline>（折线）、<polygon>（多边形）等。
    • 路径：<path>元素用于定义复杂的形状和曲线，通过d属性中的命令和参数来指定。
    • 文本：<text>元素用于添加文本，可以设置字体、大小、颜色和对齐方式等属性。

  3. 样式信息：

    • 可以使用内联样式（直接在元素上设置style属性）或外部样式表（通过<style>元素或链接外部CSS文件）来定义样式。
    • SVG支持CSS和某些特定的SVG属性（如fill、stroke、stroke-width等）来设置颜色和边框等样式。

  4. 渐变和图案：

    • <linearGradient>和<radialGradient>元素用于定义线性渐变和径向渐变。
    • <pattern>元素用于定义重复的图案。

  5. 变换和动画：

    • 可以使用transform属性对SVG元素进行平移、旋转、缩放、倾斜等变换。
    • <animate>、<animateTransform>、<set>等动画元素用于创建动画效果。

  6. 元数据：

    • <metadata>元素用于存储有关SVG文件的元数据，如标题、描述、作者等。
    • <title>和<desc>元素分别用于提供图形的标题和描述。

  7. 脚本和交互性：

    • 可以使用<script>元素嵌入JavaScript代码，以实现SVG图形的交互性。
    • 支持事件监听和处理，如点击、悬停、拖动等。

  8. 链接和引用：

    • 可以使用<a>元素创建超链接。
    • <image>元素用于嵌入外部图像。
    • <use>元素用于引用和重用SVG文件中的其他元素。

以下是一个简单的HTML文件示例，展示了SVG文件内容中包含的一些元素和信息：

示例效果与源代码：

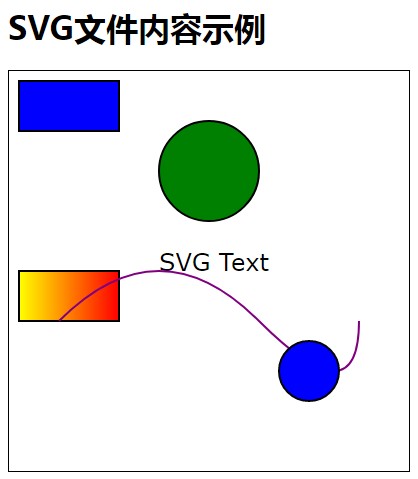

运行效果

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>SVG文件内容示例</title>
    <style>
        svg {
            border: 1px solid black;
        }
    </style>
</head>
<body>
    <h1>SVG文件内容示例</h1>
    <svg width="400" height="400" viewBox="0 0 400 400" xmlns="http://www.w3.org/2000/svg">
        <!-- 标题和描述 -->
        <title>示例SVG图形</title>
        <desc>这是一个包含多种元素的SVG图形示例。</desc>

        <!-- 矩形 -->
        <rect x="10" y="10" width="100" height="50" fill="blue" stroke="black" stroke-width="2"/>

        <!-- 圆形 -->
        <circle cx="200" cy="100" r="50" fill="green" stroke="black" stroke-width="2"/>

        <!-- 文本 -->
        <text x="150" y="200" font-family="Verdana" font-size="24" fill="black" text-align="center">SVG Text</text>

        <!-- 线性渐变 -->
        <defs>
            <linearGradient id="grad1" x1="0%" y1="0%" x2="100%" y2="0%">
                <stop offset="0%" style="stop-color:rgb(255,255,0);stop-opacity:1" />
                <stop offset="100%" style="stop-color:rgb(255,0,0);stop-opacity:1" />
            </linearGradient>
        </defs>
        <rect x="10" y="200" width="100" height="50" fill="url(#grad1)" stroke="black" stroke-width="2"/>

        <!-- 路径 -->
        <path d="M50,250 Q150,150 250,250 T350,250" fill="none" stroke="purple" stroke-width="2"/>

        <!-- 交互性：点击事件 -->
        <circle cx="300" cy="300" r="30" fill="blue" stroke="black" stroke-width="2" onclick="alert('你点击了圆形！')"/>
    </svg>

    <script>
        // 这里可以添加JavaScript代码来处理SVG中的事件或进行其他交互
    </script>
</body>
</html>

尝试一下 »

解释

  • <svg>：定义了SVG图形的根元素，并设置了宽度、高度和视口属性。
  • <title>和<desc>：提供了SVG图形的标题和描述。
  • <rect>：创建了两个矩形，一个填充了蓝色，另一个使用了线性渐变填充。
  • <circle>：创建了一个圆形。
  • <text>：添加了一段文本，并设置了字体、大小、颜色和对齐方式。
  • <defs>和<linearGradient>：定义了线性渐变，并在另一个矩形中使用。
  • <path>：创建了一条路径，通过d属性中的命令和参数来指定形状。
  • 事件处理：在圆形上添加了onclick事件监听器，当点击圆形时会弹出一个警告框。

通过这个示例，你可以了解到SVG文件内容中包含的各种元素和信息，并尝试在HTML文件中使用它们来创建复杂的矢量图形。注意，虽然示例中的<script>标签内没有添加JavaScript代码，但你可以在这里编写代码来处理SVG中的事件或进行其他交互。
