在Canvas画布上怎么实现二次贝塞尔曲线的绘制？

图形开发canvashtml5

Canvas 提供的quadraticCurveTo方法用于直接绘制二次贝塞尔曲线。该方法主要参数是：控制点的xy轴坐标和终止点的xy轴坐标。同学们可能会有疑问，线段是由两个点所确定的，那么为什么该方法只有终点的坐标，而没有起点坐标呢？这是因为贝塞尔曲线也是在路径中进行绘制的，在绘制曲线时可以先将路径使用moveTo()方法移动到某个位置，然后在执行quadraticCurveTo方法绘制曲线，移动到的这个位置就是绘制曲线的起点。接下来，我将讲解二次贝塞尔曲线的绘制流程，以便更清晰地理解刚刚探讨的问题，首先使用beginPath方法开始路径，需要注意的是可以使用moveTo方法将画笔移动到曲线的起点，然后使用quadraticCurveTo方法绘制二次贝塞尔曲线，接着使用strokeStyle设置二次贝塞尔曲线颜色，最后使用stroke方法对二次贝塞尔曲线进行描边，将二次贝塞尔曲线绘制在画布上。

示例效果与源代码：

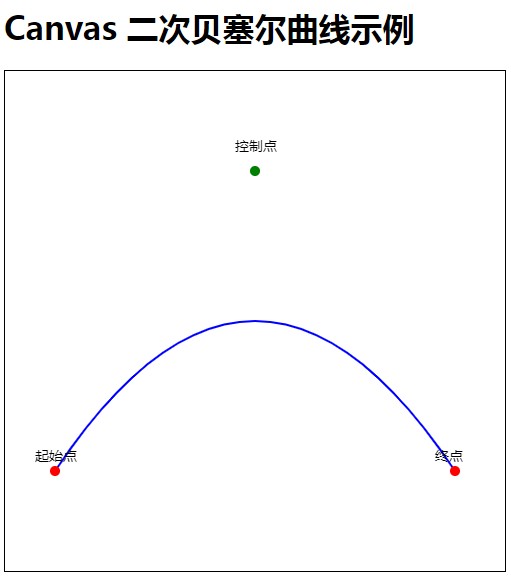

运行效果

以下是一个简单的HTML文件示例，展示了如何在Canvas画布上绘制二次贝塞尔曲线：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Canvas 二次贝塞尔曲线示例</title>
    <style>
        canvas {
            border: 1px solid black;
        }
    </style>
</head>
<body>
    <h1>Canvas 二次贝塞尔曲线示例</h1>
    <canvas id="myCanvas" width="500" height="500"></canvas>
    <script>
        // 获取Canvas元素和2D绘图上下文
        var canvas = document.getElementById('myCanvas');
        var ctx = canvas.getContext('2d');

        // 定义起始点、控制点和终点
        var startX = 50, startY = 400;
        var controlX = 250, controlY = 100;
        var endX = 450, endY = 400;

        // 开始绘制路径
        ctx.beginPath();

        // 移动到起始点
        ctx.moveTo(startX, startY);

        // 绘制二次贝塞尔曲线
        ctx.quadraticCurveTo(controlX, controlY, endX, endY);

        // 设置线条样式并描边
        ctx.lineWidth = 2;
        ctx.strokeStyle = 'blue';
        ctx.stroke();

        // 可选：绘制起始点、控制点和终点作为辅助
        function drawPoint(x, y, color) {
            ctx.beginPath();
            ctx.arc(x, y, 5, 0, Math.PI * 2, true);
            ctx.fillStyle = color;
            ctx.fill();
            ctx.closePath();
        }

        drawPoint(startX, startY, 'red'); // 起始点
        drawPoint(controlX, controlY, 'green'); // 控制点
        drawPoint(endX, endY, 'red'); // 终点

        // 可选：添加文本标签
        ctx.font = "14px Arial";
        ctx.fillStyle = "black";
        ctx.fillText("起始点", startX - 20, startY - 10);
        ctx.fillText("控制点", controlX - 20, controlY - 20);
        ctx.fillText("终点", endX - 20, endY - 10);
    </script>
</body>
</html>

尝试一下 »

在这个示例中，我们首先获取了Canvas元素和2D绘图上下文（ctx）。然后，我们定义了起始点、控制点和终点的坐标。接下来，我们使用ctx.beginPath()开始一个新的路径，通过ctx.moveTo()移动到起始点，并使用ctx.quadraticCurveTo()方法绘制二次贝塞尔曲线。最后，我们设置了线条的样式（宽度和颜色），并使用ctx.stroke()描边。

为了辅助理解，我们还添加了一个可选的函数drawPoint来绘制起始点、控制点和终点，并为它们添加了文本标签。这些辅助元素有助于清晰地看到曲线的三个关键点是如何影响曲线形状的。
