在Canvas画布上如何实现绘制扇形？

图形开发canvashtml5

在Canvas画布上绘制扇形，你可以利用arc()方法来定义一个圆弧路径，然后结合beginPath()、stroke()或fill()等方法来绘制出所需的扇形。以下是一个详细的步骤说明，并附带一个HTML文件示例来展示如何绘制扇形。

步骤说明

  1. 获取Canvas元素和绘图上下文：

    • 使用document.getElementById或其他选择器获取Canvas元素。
    • 使用getContext('2d')方法获取2D绘图上下文。

  2. 设置扇形的基本参数：

    • 确定扇形的圆心坐标（x, y）。
    • 确定扇形的半径。
    • 确定扇形的起始角度和结束角度（以弧度为单位，可以使用Math.PI来表示π）。

  3. 开始路径：

    • 使用beginPath()方法开始一个新的路径。

  4. 绘制圆弧：

    • 使用arc()方法绘制一个圆弧。该方法的参数包括圆心坐标、半径、起始角度、结束角度以及绘制方向（顺时针或逆时针）。

  5. 连接起始点和结束点（可选）：

    • 如果你想要一个闭合的扇形（即扇形内部被填充），你需要将圆弧的结束点与起始点连接起来。这通常是通过使用lineTo()方法实现的，但在某些情况下（如使用fill()方法时），这不是必需的。

  6. 设置路径样式：

    • 使用strokeStyle、fillStyle、lineWidth等属性来设置路径的样式。

  7. 绘制扇形：

    • 使用stroke()方法绘制扇形的轮廓。
    • 使用fill()方法填充扇形的内部区域。

示例效果与源代码

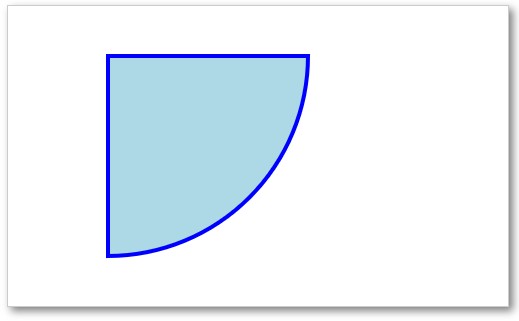

运行效果

以下是一个简单的HTML文件示例，展示了如何在Canvas画布上绘制一个扇形：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
<!DOCTYPE html>
<html lang="zh_CN">

<head>
    <title>绘制曲线和路径(绘制扇形)</title>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <meta name="description" content="图形系统开发实战:基础篇 示例">
    <meta name="author" content="hjq">
    <meta name="keywords" content="canvas,anygraph,javascript,图形">
    <script src="../js/helper.js"></script>
</head>

<body style="margin:10px;">
    <canvas id="canvas" width="500" height="300"
        style="border:solid 1px #CCCCCC; box-shadow: 4px 4px 8px rgba(0, 0, 0, 0.5);"></canvas>
</body>
<script>
    // 从页面中获取画板对象
    let canvas = document.getElementById('canvas');
    // 从画板中获取“2D渲染上下文”对象
    let ctx = canvas.getContext('2d');

    // 设置画笔属性
    ctx.lineWidth = 4;
    ctx.strokeStyle = "blue";

    // 绘制扇形
    // 开始绘制路径
    ctx.beginPath();
    // 将画笔移动到起始点
    ctx.moveTo(100, 50);
    // 定义扇形的直线路径
    ctx.lineTo(250, 50);
    // 定义扇形的圆弧路径
    ctx.arc(100, 50, 200, 0, 90*Math.PI/180, false);
    // 设置路径样式
    ctx.fillStyle = 'lightblue'; // 填充颜色
    // ctx.strokeStyle = 'blue'; // 如果需要绘制轮廓，可以取消注释这行
    // ctx.lineWidth = 5; // 如果需要绘制轮廓，可以取消注释这行

    // 填充扇形内部区域
    ctx.fill();
    // 闭合扇形路径
    ctx.closePath();
    // 对路径进行描边，将扇形绘制在画布上
    ctx.stroke();

</script>

</html>

尝试一下 »

示例说明

  • HTML部分：创建了一个<canvas>元素，用于绘制图形。
  • JavaScript部分：
    • 获取Canvas元素和2D绘图上下文。
    • 设置了扇形的基本参数，包括圆心坐标、半径、起始角度和结束角度。
    • 使用beginPath()开始一个新的路径。
    • 使用arc()方法绘制了一个圆弧，该圆弧代表扇形的一部分。
    • 设置了填充样式，并使用fill()方法填充了扇形的内部区域。
    • （可选）如果你想要绘制扇形的轮廓，可以取消注释与strokeStyle和lineWidth相关的代码行，并使用stroke()方法。

通过调整起始角度和结束角度，你可以绘制不同大小的扇形。此外，你还可以结合其他Canvas API方法来创建更复杂的图形和效果。
